تبدیل مینی فرز به اره گردبر

ارتقاء ابزارها همیشه یک ایده عالی است! با این کار در هزینه خرید ابزار جرید صرفه جویی می‌کنید و کاهش هزینه می‌دهید. در این راهنمایی به شما نشان می‌دهیم که تبدیل مینی فرز به اره گردبر چگونه است. اینکه چگونه قسمت‌های کلیدی مینی فرز را بازیافت کنید و کاربری جدیدی به آنها بدهید.

پس به کارگاه برویم و شروع به کار کنیم.

به چه چیزی نیاز دارید؟

قبل از شروع به تبدیل مینی فرز به اره گردبر، لازم است چندین آیتم را داشته باشید.

  • یک مینی فرز زغالی قدیمی
  • یک دریل برقی قدیمی
  • لوله فلزی 10 سانتیمتر مربع
  • ورق فلزی ضخیم 3 میلیمتری
  • ورق فلزی ضخیم 5 میلیمتری
  • اره گردبری 4 اینچی

برای تبدیل مینی فرز به اره گردبر مینی فرز را از هم باز کنید

تبدیل مینی فرز به اره گردبر مرحله اول

مینی فرز را روی میز کار بگذارید، قفل کن میل شفت و قفل کن کلید را باز کنید و صفحه برش را جدا کنید. با استفاده از پیچ گوشتی برقی، پیچ‌ها در انتهای مینی فرز را باز کنید.

هر پیچ دیگری که محفظه زیرین مینی فرز را به بدنه متصل کرده را باز کنید. سپس محفظه را جدا کنید. در سر مینی فرز هر پیچی که آن را به بدنه مینی فرز وصل می‌کند را باز کنید. حالا سر مینی فرز را از بدنه جدا کنید. باید از طریق یک شفت به روتور موتور متصل باشد. این اولین مرحله از تبدیل مینی فرز به اره گردبر است.

قفل کن میل شفت را از سر مینی فرز جدا کنید

تبدیل مینی فرز به اره گردبر 2

سر مینی فرز را طوری بچرخانید که رو به شما باشد. با استفاده از یک پیچ گوشتی، پیچ‌هایی که سر مینی فرز را ثابت نگه داشته‌اند را باز کنید. وقتی پیچ‌ها شل شدند، همه چیز را از سر مینی فرز جدا کنید، از جمله قطعه گیربکس و قفل کن میل شفت.

شفت را از سر مینی فرز جدا کنید

تبدیل مینی فرز به اره گردبر 3

با استفاده از یک اره گردبر بخشی از فلنج بین سر مینی فرز و شفت را ببرید. سپس پیچ‌هایی که شفت را به سر متصل می‌کنند را پیدا کنید. این پیچ‌ها را باز کنید و شفت را از سر مینی فرز جدا کنید تا مرحله‌ای دیگر به تبدیل مینی فرز به اره گردبر نزدیک شوید.

تبدیل مینی فرز به گردبر 7

روتور را از شفت جدا کنید

تبدیل مینی فرز به اره گردبر

شفت را داخل یک گیره رو میزی قرار دهید و محکم کنید. با استفاده از یک دستگاه فرز، روتور را از انتهای شفت جدا کنید. بعد از این کار فلنج را از شفت مینی فرز جدا کنید.

سر مینی فرز را دوباره سوار کنید

تبدیل مینی فرز به اره گردبر 5

سر مینی فرز را بردارید و با یک برس سیمی آن را تمیز کنید تا کثیفی و زنگ زدگی را از داخل آن حذف کنید. شفت را دوباره سر جای خود بگذارید و محکم ببندید تا از جدا شدن آن جلوگیری کنید. بعد از اینکه دوباره شفت را سر جای خود گذاشتید، مقداری گریس روان کننده به داخل سر مینی فرز اضافه کنید. کمی گریس به قفل کن میل شفت و  قطعه گیربکسی را قبلا جدا کردید بزنید.

تبدیل فرز به اره گردبر 12

سر مینی فرز را به همراه قفل کن میل شفت و قفل کن کلید و گیربکس دوباره به سر جای خود برگردانید. پیچ‌ها را ببندید تا سر مینی فرز در جای خود محکم شود. سپس قفل‌ کن‌های داخلی و خارجی فلنج را روی شفت برگردانید تا روند تبدیل مینی فرز به اره گردبر ادامه داشته باشد.

بریدن گلویی برای اره گردبر

تبدیل مینی فرز به اره گردبر 6

دریل برقی را روی میز کار قرار دهید. از یک کولیس (قطر/ عمق سنج) برای اندازه گیری قطر محفظه گلویی دریل استفاده کنید، این قسمت دقیقا زیر سه نظام دریل است.

تبدیل فرز به اره گردبر 15

 لوله فلزی با قطر 3 سانتیمتر را بردارید و روی میز کار محکم کنید. یک قسمت 2 سانتیمتری از لوله را مشخص کنید و برش دهید. این قطعه گلویی اره گردبر در روند تبدیل مینی فرز به اره گردبر خواهد بود.

افزایش اندازه گلویی در تبدیل مینی فرز به اره گردبر

تبدیل مینی فرز به اره گردبر

گلویی را داخل یک گیره رو میزی قراردهید و محکم ببندید. از یک فرز برای بریدن گلویی در یک نقطه روی محیط آن استفاده کنید. حالا گلویی را از گیره رومیزی باز کنید و دقیقا بخش روبرویی برش را با یک چراغ جوشکاری گرم کنید. در حالی که برش هنوز داغ است به آرامی گلویی را با کشیدن دو طرف آن باز کنید تا زمانی که دور محفظه گلویی دریل جا شود.

تبدیل مینی فرز به اره گردبر 8

گلویی را روی دریل قرار دهید

تبدیل مینی فرز به اره گردبر 9

یک پیچ بلند M10 بردارید و دو مهره M10 به آن پیچ کنید. گلویی را دوباره روی میز کار قرار دهید و پیچ را به همراه دو مهره دقیقا در میان شکاف گلویی قرار دهید. مطمئن شوید که هر مهره روی پیچ در انتهای دو طرف شکاف گلویی قرار دارد (مانند تصویر). حالا گلویی را دوباره روی محفظه گلویی دریل بگذارید.

تبدیل مینی فرز به اره گردبر 22

گلویی را طوری روی محفظه گلویی دریل قرار دهید که شکاف رو به بالا باشد. در حالی که هر مهره در انتهای گلویی قرار دارد پیچ را روی گلویی بگذارید. مهره‌ها را به در انتهای گلویی جوش بزنید. یک مهره دیگر در انتهای پیچ بگذارید و آن را محکم کنید تا برای تبدیل مینی فرز به اره گردبر قطعه محکم‌تری داشته باشید.

سر مینی فرز را به سه نظام دریل وصل کنید

تبدیل مینی فرز به اره گردبر 23

با استفاده از آچار، سه نظام دریل را شل کنید. شفت مینی فرز را بین زبانه‌های سه نظام قرار دهید و سه نظام را روی شفت محکم کنید. قبل از محکم کردن سه نظام، مطمئن شوید که شفت به درستی قرار گرفته است.

پایه‌های نگهدارنده برای سر مینی فرز برش دهید

تبدیل مینی فرز به اره گردبر 11

فاصله بین پایه سر مینی فرز تا گلویی روی محفظه گلویی دریل را اندازه بگیرید. بعد از این کار لوله 10 سانتیمتر مربعی را روی میز کار قرار دهید. 1 سانتیمتر به اندازه‌ای که گرفتید اضافه کنید و روی پروفیل لوله چهار بخش را به همان اندازه علامت بزنید. سپس با استفاده از یک فرز از روی علامت‌ها برش بزنید.

با استفاده از دریل سوراخ‌هایی روی پایه‌های نگهدارنده ایجاد کنید

تبدیل مینی فرز به اره گردبر 12

یکی از پایه‌های نگهدارنده را بردارید و داخل گیره رو میزی محکم کنید طوری که انتهای آن رو به بالا باشد. از بالا به اندازه یک سانتیمتر در گوشه پروفیل لوله علامت بزنید و در امتداد گوشه‌ها برش بزنید تا چهار دیواره جداگانه ایجاد شود.

برای دقت بیشتر در این مرحله از تبدیل مینی فرز به اره گردبر می‌توانید از یک فرز استفاده کنید. سپس یکی از دیواره‌ها برش داده و به کلی جدا کنید، دیواره دیگر را به سمت بیرون خم کنید و دو دیواره باقی مانده را به سمت داخل خم کنید. (مانند تصویر)

تبدیل مینی فرز به اره گردبر

با دریل یک سوراخ روی دیواره‌ای که به بیرون خم کردید ایجاد کنید.  اندازه سوراخ باید با سوراخ روی سر مینی فرز یکی باشد. این کار را برای پایه‌های باقی مانده هم تکرار کنید.

برای تبدیل مینی فرز به اره گردبر پایه‌ها را به سر مینی فرز وصل کنید

تبدیل منی فرز به اره گردبر 13

بخشی از پایه نگهدارنده که دارای سوراخ است را زیر یکی از سوراخ‌های سر مینی فرز قرار دهید. یک پیچ از هر دو سوراخ رد کنید و با یک مهره محکم کنید. مهره‌ها را با یک آچار به درستی محکم کنید تا پایه‌های نگهدارنده در جای خود ثابت بمانند. این روند را روی بقیه سوراخ‌ها در سر مینی فرز و پایه‌های باقی مانده تکرار کنید.

پایه‌های نگهدارنده را به گلویی دریل جوش بزنید

تبدیل مینی فرز به اره گردبر 14

دریل را روی پهلو بگذارید و مطمئن شوید که قفل کن میل شفت رو به بالا است و در حالت 90 درجه عمودی قرار گرفته است. وقتی این کار را انجام دادید، یکی از پایه‌های متصل به سر مینی فرز را بردارید و روی گلویی قرار دهید. حالا هر دوی آنها را به یکدیگر جوش دهید.

تبدیل مینی فرز به اره گردبر 33

این روند را برای پایه‌های باقی مانده هم تکرار کنید. البته دقت کنید که هیچ پایه‌ای را به آخرین مهره در پیچ گلویی جوش نکنید زیرا آن مهره فقط برای محکم کردن است.

برش یک ورق نگهدارنده برای اره

تبدیل مینی فرز به اره گردبر 15

در این بخش از تبدیل مینی فرز به اره گردبر ورق فلزی ضخیم 3 میلیمتری را بردارید و یک بخش 5 در 25 سانتیمتری روی آن مشخص کنید. با استفاده از یک فرز این بخش را از ورق اصلی ببرید و جدا کنید. سپس باید یک شکاف دقیقا در وسط بخشی که بریدید ایجاد کنید. اندازه آن باید به طول 15 سانتیمتر و عرض 3 سانتیمتر باشد.

تبدیل دریل به اره گردبر

با یک فرز شکاف 3 در 15 سانتیمتر را برش دهید. لبه‌ها را با فرز صاف کنید تا برآمدگی باقی مانده روی قطعه کار را حذف کنید.

برای تبدیل مینی فرز به اره گردبر تیغه اره را به سر مینی فرز اضافه کنید

تبدیل مینی فرز به اره گردبر 16

فلنج بالایی را از سر اسپیندل (قفل کن میل شفت) مینی فرز جدا کنید. تیغه اره را روی اسپیندل قرار دهید و آن را روی فلنج پایینی تراز کنید. فلنج بالایی اسپیندل را دوباره سر جای خود قرار دهید و با ابزار مربوطه آن را قفل کنید.

ورق نگهدارنده را به اره اضافه کنید

تبدیل مینی فرز به اره گردبر 17

دریل را برعکس بگذارید طوری که اره به سمت راست باشد. حالا ورق نگهدارنده را روی اره قرار دهید. اگر شکاف به اندازه کافی برای اره پهن نباشد، می‌توانید با استفاده از فرز اندازه آن افزایش دهید. وقتی ورق نگهدارنده به آسانی روی تیغ جای گرفت، مطمئن شوید که تراز است و آن را به پایه نگهدارنده جوش بزنید.

بعد از جوش زدن آن به پایه می‌توانید آن را هم به گلویی جوش بزنید تا مفصلی محکم‌تر داشته باشید. در این قسمت از تبدیل مینی فرز به اره گردبر محل جوش را با یک برس سیمی تمیز کنید.

یک گارد محافظ برای اره بسازید

ورق با ضخامت 5 میلیمتری را بردارید و یک نوار 2 در 35 سانتیمتری از آن ببرید. نوار بریده شده را روی گیره میزی قرار دهید و محکم کنید. بخش میانی نوار را گرم کنید و با استفاده از یک میله فلزی سیلندری آن را خم کنید. قطعه نهایی که برای تبدیل مینی فرز به اره گردبر نیاز داریم باید منحنی شکل باشد تا بتواند بالای تیغه اره گردبر قرار بگیرد.

گارد محافظ را به اره اضافه کنید

تبدیل مینی فرز به اره گردبر 18

حالا گارد محافظی که در مرحله قبل ساختید را روی تیغه قرار دهید. یک طرف گارد باید با بخش بالایی ورق نگهدارنده در تماس باشد و طرف دیگر باید به گلویی متصل باشد. در این بخش از روند تبدیل مینی فرز به اره گردبر  گارد را به ورق نگهدارنده در بالا جوش بزنید. بعد گارد را به گلویی و پایه‌های نگهدارنده در انتها جوش بزنید.

تبدیل مینی فرز به اره گردبر

برای تبدیل مینی فرز به اره گردبر دسته را در بالای سر مینی فرز نصب کنید

تبدیل مینی فرز به اره گردبر 44

دسته‌ای که از مینی فرز جدا کردید را دوباره به محل خود در سر مینی فرز پیچ کنید. این دسته کنترل حرکت اره در زمان برش با آن را آسان می‌کند.

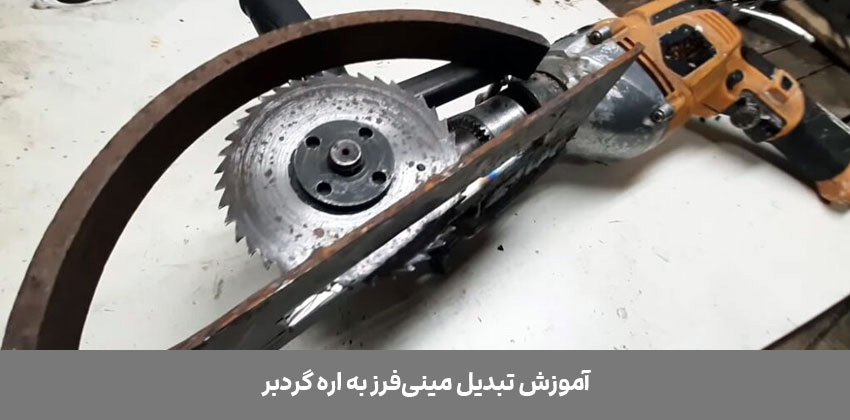

محصول نهایی

ساخت اره گردبر با استفاده از دریل و فرز

پروسه ارتقا کامل شد! حالا یک اره گردبر کوچک کارآمد دارید که می‌توانید برای برش چوب در کارگاه خود استفاده کنید.

  • آیا اره گردبری در این آموزش می‌سازیم مجهز به گارد است؟

    بله. در پروسه ساخت اره گرد برد برای آن گارد هم تعبیه می‌شود.

  • برای تبدیل مینی فرز به اره گردبر چه لوازمی مورد نیاز است؟

    برای تبدیل مینی فرز به اره گردبر مینی فرز زغالی قدیمی، دریل برقی قدیمی، لوله فلزی 10 سانتیمتر مربع، ورق فلزی ضخیم 3 میلیمتری، ورق فلزی ضخیم 5 میلیمتری و اره گردبری 4 اینچی نیاز است.
