راستش را بخواهی، بیشتر دریل‌های خراب واقعاً نسوخته‌اند. فقط یک جای کوچک قطع شده. ذغال تمام شده، یک سیم لق شده، باتری خوابیده یا گیربکس خشک کار کرده.
من بارها دیده‌ام طرف دریل را کنار گذاشته و رفته دریل جدید خریده، در حالی که با پانزده دقیقه وقت و یک پیچ‌گوشتی مشکل حل می‌شد. پس عجله نکن. یک لحظه صبر کن و این “آموزش تعمیر دریل” (How to repair a Drill) رو دنبال کن. همین‌جا قرار است یاد بگیری مثل یک تعمیرکار فکر کنی.
از کجا بفهمی درد دریلت چیه؟
قبل از هر چیز، برق را قطع کن. باتری دریل شارژی را جدا کن. دوشاخه دریل برقی را بکش. این شوخی نیست. خازن و ذغال و آرمیچر با جان آدم شوخی ندارند.
صدا را گوش بده. بو را حس کن. حرارت بدنه را با پشت دست چک کن. همین سه‌تا، نصف عیب را لو می‌دهند:
- بوی سوختگی تند + دود؟ احتمال سوختن سیم‌پیچ بالاست. البته که می‌تونه علت بوی سوختگی دریل به موارد دیگری هم مربوطه باشه.
- جرقه آبی پشت دریچه ذغال؟ ذغال تمام شده یا کلکتور کثیف است.
- تق‌تق موقع چرخش؟ گیربکس. زوزه ممتد؟ بلبرینگ.
- دریل شارژی که یکهو زور ندارد؟ اول باتری متهم است، نه موتور.
ابزاری که واقعاً لازم داری
قرار نیست مغازه باز کنی. برای شروع همین‌ها کافی است:
- پیچ‌گوشتی چهارسو و ستاره‌ای مرغوب (پیچ‌های دریل زود هرز می‌شوند)
- مولتی‌متر دیجیتال ساده — بدون این، تعمیر دریل برقی حدس و گمان است
- آچار سه‌نظام، انبر قفلی کوچک، برس سیمی نرم
- اسپری کنتاکت‌شور، نه WD-40 برای داخل موتور
- گریس لیتیومی یا نسوز مخصوص گیربکس
- ذغال یدک متناسب با مدل خودت
نکته‌ای که کمتر به آن توجه می‌شود: پیچ‌های بدنه دریل را روی یک سینی آهنربایی بچین. ترتیب باز کردن را با موبایل فیلم بگیر. موقع بستن گیربکس سیاره‌ای، یک عکس از چیدمان دنده‌ها نجاتت می‌دهد.
بیشتر بخوانید: علت خرابی دریل چیست؟

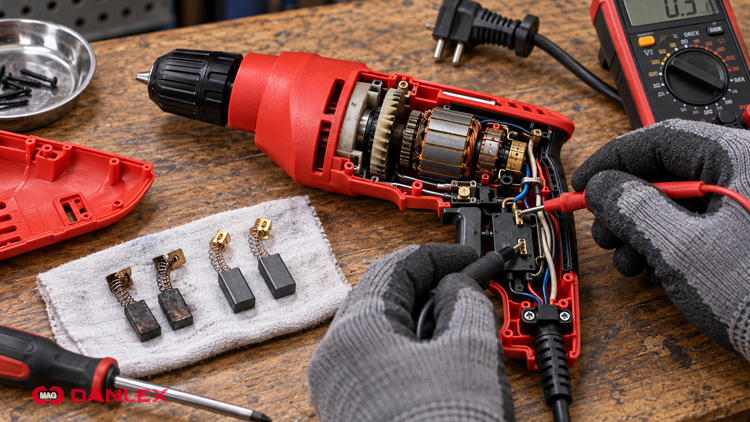

تعمیر دریل برقی ؛ وقتی به برق می‌زنی ولی جان ندارد
بریم سراغ پرتکرارترین سناریو. دریل برقی دنلکس، بوش، ماکیتا یا متفرقه؛ فرقی نمی‌کند. مدار همه‌شان شبیه هم است:
کابل > کلید دیمردار > ذغال‌ها > آرمیچر (روتور) > بالشتک (استاتور).
قدم اول: کابل و کلید را متهم کن، نه موتور را
در شروع “تعمیر دریل برقی” خیلی‌ها مستقیم می‌روند سراغ موتور. اشتباه است. تجربه نشان داده حدود ۳۰ تا ۴۰ درصد موارد، مشکل از کابل ورودی است، همان‌جایی که کابل وارد دسته می‌شود و مدام خم می‌خورد.
دوشاخه را بکش. مولتی‌متر را روی حالت بوق (تست اتصال) بگذار. دو سر کابل را تست کن و همزمان کابل را خم کن. اگر بوق قطع و وصل شد، همان‌جاست. روکش را باز کن، قسمت له‌شده را حذف کن و دوباره لحیم کن.
بعد کلید گازی. کلید دیمردار دریل برقی هم کلید است هم دیمر هم تغییر جهت چپ‌گرد و راست‌گرد. اگر دریل فقط روی دور تند کار می‌کند یا با فشار دادن نیم‌کش قطع می‌شود، کلید نیم‌سوز است. برای تست موقت می‌شود موتور را مستقیم کرد (بای‌پس)، اما فقط برای تست دو ثانیه‌ای. با برق مستقیم و بدون کلید کار نکن.
ذغال و کلکتور: قلب تپنده‌ای که همه فراموشش می‌کنند
دریچه‌های کوچک پلاستیکی دو طرف بدنه را باز کن. ذغال باید حداقل ۵-۶ میلی‌متر طول داشته باشد، فنرش سالم باشد و آزادانه در جاذغالی حرکت کند.
علائم تمام شدن ذغال دریل چیست و ذغال تمام‌شده چه شکلی است؟ کوتاه، کج‌خورده، جرقه‌زن. ذغال نو را عین همان مدل بگیر. ذغال بزرگ‌تر را نساب و کوچک نکن؛ لق می‌زند و کلکتور را خط می‌اندازد.
حالا نگاه کن به کلکتور — آن استوانه مسی شیاردار روی آرمیچر. باید مسی و براق باشد، نه سیاه و گود. سیاهی را با پاک‌کن یا سنباده خیلی نرم ۱۰۰۰ تمیز کن. شیارهای بین تیغه‌ها را با خلال چوبی از گَرد ذغال خالی کن. این گَرد، جریان را نشتی می‌دهد و جرقه درست می‌کند.
یه سوال رایج: آیا جرقه کم طبیعی است؟ بله. یک جرقه آبی ریز و یکنواخت دور کلکتور طبیعی است. اما جرقه نارنجی، بزرگ و پرتابی؟ نه واقعاً. آن یعنی اتصال حلقه یا ذغال نامرغوب.
آرمیچر و بالشتک سوخته را چطور قطعی تشخیص دهی؟
بوی لاک سوخته را حس کردی؟ سیم‌پیچ تیره و بادکرده است؟ احتمالاً سوخته. اما حدس کافی نیست.
با اهم‌متر، مقاومت بین دو تیغه روبه‌روی هم روی کلکتور را بگیر. باید عددی پایین و تقریباً یکسان برای همه جفت‌ها ببینی (معمولاً چند اهم). اگر یک جفت صفر یا بی‌نهایت نشان داد، آن حلقه قطع یا اتصالی کرده. تست بدنه هم بکن: یک پراب به سیم‌پیچ، یکی به بدنه فلزی. نباید اتصال داشته باشد. اگر بوق زد، سیم به بدنه راه داده و خطر برق‌گرفتگی دارد.
جالب اینجاست که بالشتک کمتر از آرمیچر می‌سوزد چون ثابت است و ضربه نمی‌خورد. اگر بالشتک نیم‌سوز باشد، دریل زور ندارد و زود داغ می‌کند که همین موضوع یکی از اصلی‌ترین دلایل داغ شدن دریل هستش. سیم‌پیچی مجدد آرمیچر دریل‌های ارزان معمولاً نمی‌صرفد. آرمیچر فابریک بگیر.

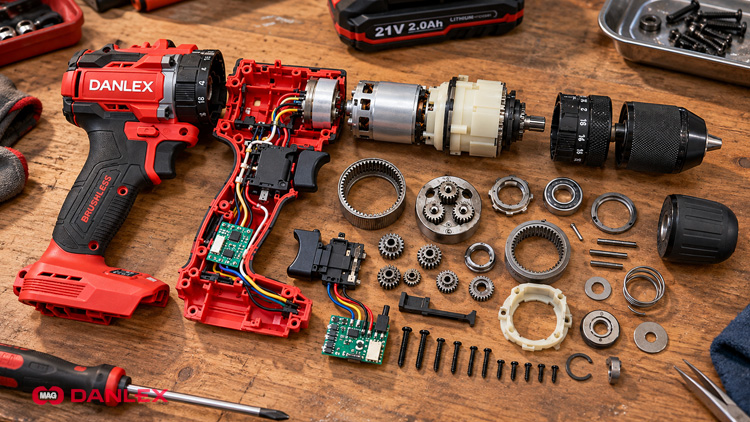

تعمیر دریل شارژی ؛ 80 درصد مشکل باتری است، باور کن
“تعمیر دریل شارژی” داستانش فرق دارد. اینجا برق ۲۲۰ نداریم. باتری لیتیومی ۱۲، ۱۸ یا ۲۰ ولت داریم + برد محافظ (BMS) + شارژر + موتور DC.
قانون اول من: وقتی دریل شارژی ضعیف شده، اول باتری و شارژر را چک کن چون اصلی‌ترین علت ضعیف شدن دریل شارژی همینه، آخر سر موتور را باز کن.
باتری خوابیده یا مُرده؟
باتری که ماه‌ها بدون استفاده مانده، اصلی‌ترین علت خرابی باتری دریل شارژی است چراکه ولتاژش از حد BMS پایین‌تر رفته و شارژر آن را قبول نمی‌کند. چراغ شارژر چشمک می‌زند و شارژ شروع نمیشود.
برای شروع تعمیر دریل شارژی، ابتدا ولتاژ پک را بگیر. مثلاً پک ۱۸ ولتی سالمِ پُر باید حدود ۲۰ تا ۲۱ ولت نشان بدهد. اگر ۱۵ ولت یا کمتر است، سلول‌ها خوابیده‌اند.
شوک دادن؟ به نظر من ریسکی است. بعضی‌ها با آداپتور مستقیم به سلول شوک می‌دهند تا ولتاژ را بالا بیاورند و BMS بیدار شود. جواب می‌دهد، اما اگر سلول بادکرده، داغ یا نشتی دارد، اصلاً دست نزن. باتری لیتیومی بادکرده یعنی خداحافظ. تعویضش کن. ارزش ریسک آتش‌سوزی را ندارد.
اگر یک ردیف سلول خراب است و بقیه سالم‌اند، تعویض سلول 18650 با ظرفیت و جریان‌دهی (C-rate) مشابه منطقی است. سلول لپ‌تاپی معمولی برای دریل که جریان بالا می‌کشد جواب نمی‌دهد. دنبال سلول High-Drain مثل Samsung 25R یا مشابه با لحیم نقطه‌ای باش، نه لحیم هویه مستقیم که سلول را داغ می‌کند.
شارژر و بُرد BMS را فراموش نکن
حالا فرض کن موتور سالم می‌چرخد، اما صدای تق‌تق، خلاص کردن یا زوزه می‌آید. یا سه‌نظام لقی دارد. این دیگر دنیای مکانیک است.
علت صدا زیاد دریل ممکنه به موارد مختلفی مربوط باشه، بیاید رایج‌ترین صداها را ترجمه کنیم:
- تق‌تق زیر بار؟ دنده خورده یا خار شفت شکسته.
- خلاص شدن حالت چکشی یا دنده ۱ و ۲؟ ساچمه و فنر تعویض دنده جابه‌جا شده.
- زوزه ممتد؟ بلبرینگ خشک یا گریس تمام‌شده.
باز کردن گیربکس سیاره‌ای قلق دارد. دریل را عمودی بگیر، آرام قاب را جدا کن. ساچمه‌ها و دنده‌های سیاره‌ای دوست دارند بپّرند و گم شوند. عکس بگیر. قطعات را با بنزین نشور! بنزین گریس را کامل می‌برد و آب‌بندی را خراب می‌کند. با دستمال و برس تمیز کن.
بهترین گریس برای دریل کدام است؟ برای دریل‌های معمولی گریس لیتیومی چندمنظوره کافی است. برای دریل‌های پرکار و گیربکس فلزی، گریس نسوز (مقاوم حرارت) بهتر است. کم بزن. گیربکس را پر از گریس نکن؛ گریس زیاد داغ می‌شود و به موتور نشت می‌کند.
سه‌نظام لق هم شایع است. اگر مته لنگی دارد، اول سه‌نظام را سفت و تست کن. اگه متوجه علائم خرابی سه نظام دریل شدی، با آچار مخصوص بازش کن (معمولاً رزوه چپ‌گرد دارد). موقع بستن سه‌نظام نو، رزوه را تمیز کن و محکم ببند.

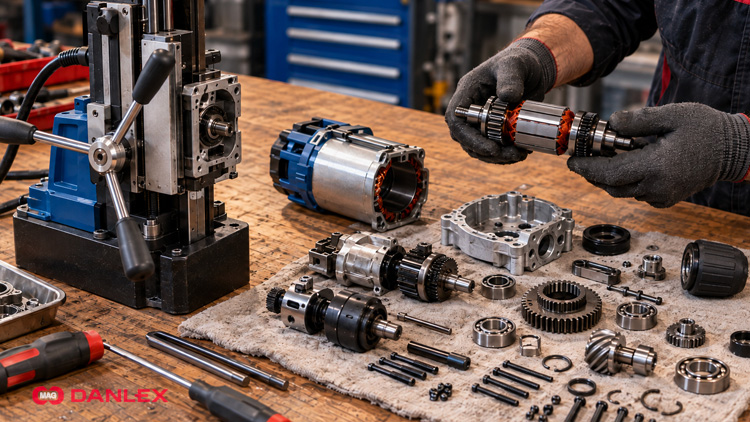

تعمیر دریل مگنت ؛ شوخی‌بردار نیست
“تعمیر دریل مگنت” با دریل خانگی فرق دارد. این دستگاه چند کیلویی روی اسکلت فلزی با آهنربای الکتریکی می‌چسبد و با مته گردبر سوراخ می‌زند. اگر مگنت درست نچسبد، دستگاه سقوط می‌کند. پس اینجا ایمنی حرف اول است.
چرا پایه مگنتی نمی‌چسبد؟ سه دلیل اصلی:
۱. سطح کار رنگی، زنگ‌زده یا نازک است. مگنت روی رنگ قدرت ندارد. سطح را سنگ بزن و تمیز کن.
۲. برق ورودی ضعیف یا کابل بلند و نازک است. افت ولتاژ قدرت مگنت را کم می‌کند.
۳. بوبین مگنت یا مدار یکسوکننده (دیودها) خراب است.
تست ساده: دستگاه را روی ورق ضخیم و تمیز بگذار، مگنت را بزن و سعی کن با دست تکانش بدهی. نباید تکان بخورد. عدد نیروی نگهدارندگی (مثلاً ۱۰ تا ۱۵ کیلونیوتن) را دفترچه‌اش چک کن. اگر کم نگه می‌دارد، فیوز حرارتی و دیودها را با مولتی‌متر چک کن.
گیربکس دریل مگنت معمولاً دو سرعته و روغنی است. روغنش را دوره‌ای عوض کن. مته گردبر کند هم فشار را روی موتور و گیربکس زیاد می‌کند. مته کُند را با فشار بیشتر هل نده؛ سوز می‌شود و گیربکس را داغ می‌کند.
و زنجیر اطمینان را همیشه ببند. همیشه. حتی اگر مطمئنی مگنت سالم است.
جدول عیب سریع دریل
برای عیب یابی دریل، این موردها را چک کنید:
| کاری که باید بکنی | متهم اصلی | علامت |
|---|---|---|
| تست بوق کابل، چک ذغال، تست کلید | کابل، ذغال، کلید | اصلاً روشن نمیشود (برقی) |
| تمیزکاری، تست اهم حلقه‌ها | کلکتور کثیف، آرمیچر نیم‌سوز | جرقه زیاد + بوی سوختگی |
| تست مقاومت، چک چرخش آزاد | بالشتک، بلبرینگ سفت | زور ندارد، زود داغ می‌کند |
| تست ولتاژ شارژر، تمیزکاری | شارژر، کنتاکت، BMS | شارژی شارژ نمیشود |
| تست افت ولتاژ زیر بار | سلول فرسوده | شارژی زود خالی می‌کند |
| بازبینی گیربکس، گریس مناسب | دنده، خار، ساچمه تعویض دنده | تق‌تق و خلاص کردن |
| تمیزکاری سطح، تست مدار مگنت | سطح کثیف، بوبین، دیود | مگنت نمی‌چسبد |
در آخر ؛ کِی خودت درست کن، کِی بده بیرون؟
در این مقاله از سری مقاله‌های مجله ابزارآلات دنلکس به آموزش تعمیر دریل از صفر تا صد پرداخته شد. به اعتقاد من، تعویض ذغال، تمیزکاری کلکتور، تعویض کابل، تعویض سه‌نظام، سرویس گیربکس و احیای باتری خوابیده کار خودت است. سیم‌پیچی آرمیچر، تعویض بوبین مگنت و تعمیر بردهای الکترونیکی پیچیده؟ بده به تعمیرکار حرفه‌ای.
یک حساب سرانگشتی هم بکن. اگر هزینه آرمیچر + اجرت از ۶۰-۷۰ درصد قیمت نوی دستگاه بیشتر شد، خرید نو منطقی‌تر است. برای برندهای معتبر که لوازم یدکی دارند می‌ارزد تعمیر کنی؛ برای جنس متفرقه بی‌نام معمولاً نه.
در آخر، لازم به توضیح است که اگر از دریل‌های دنلکس استفاده می‌کنید و نیاز به تعمیر دستگاه دارید، می‌توانید از صفحه خدمات پس از فروش دنلکس درخواستتان را ثبت کنید و یا با شماره 02153825000 تماس بگیرید تا همکاران ما در واحد خدمات پس از فروش، درخواست شما را ثبت و پیگیری کنند.
سوالات متداول آموزش تعمیر دریل
1- چرا دریل برقی روشن نمیشود ولی بوی سوختگی هم نمی‌دهد؟
اول کابل ورودی را تکان بده و تست کن. بیشتر وقت‌ها سیم دقیقاً همان‌جایی که وارد دسته می‌شود قطع شده. بعد ذغال‌ها را ببین. اگر ذغال تمام شده باشد، دریل هیچ عکس‌العملی نشان نمی‌دهد. موتور آخرین متهم است، نه اولین.
2- جرقه زدن دریل تا چه حد طبیعی است؟
یک هاله آبی ریز و یکنواخت دور کلکتور طبیعی است. اما جرقه نارنجی، درشت و پرتابی؟ نه. آن یعنی یا ذغال نامرغوب یا کج جا رفته، یا کلکتور کثیف و شیاردار شده، یا بدتر از آن یک حلقه آرمیچر اتصال کرده. اول تمیزکاری کن، اگر درست نشد دنبال تست اهم برو.
3- دریل شارژی شارژ نمیشود، باتری خراب است یا شارژر؟
عجله نکن و باتری را باز نکن. اول خروجی شارژر را با مولتی‌متر بگیر. شارژر ۱۸ ولت سالم باید حدود ۲۰ تا ۲۱ ولت بی‌باری نشان بدهد. اگر صفر بود مشکل از شارژر است. اگر شارژر سالم بود، کنتاکت‌های باتری را با کنتاکت‌شور تمیز کن. خیلی از «خرابی‌ها» فقط کثیفی همین پلاتین‌هاست.
4- باتری دریل شارژی خوابیده را چطور بیدار کنیم؟
اگر باتری ماه‌ها مانده و شارژر قبولش نمی‌کند، ولتاژش از حد برد BMS پایین‌تر رفته. باتری بادکرده یا نشتی‌دار را کلاً کنار بگذار، ارزش ریسک ندارد. برای باتری سالمِ فقط خوابیده، تعمیرکارها با منبع تغذیه کنترل‌شده ولتاژ را آرام بالا می‌آورند تا BMS بیدار شود. این کار را بدون دانش برق انجام نده، اتصال کوتاه لیتیوم شوخی نیست.
5- صدای تق‌تق گیربکس دریل از چیست؟
تق‌تق زیر بار یعنی دنده خورده یا خار شفت شکسته. اگر حالت دنده ۱ و ۲ خلاص می‌کند، ساچمه و فنر مکانیزم تعویض دنده جابه‌جا شده. گیربکس را عمودی باز کن تا ساچمه‌ها نپرند، با دستمال تمیز کن و گریس لیتیومی تازه بزن. گیربکس را با بنزین نشور.
6- چرا دریل مگنت به ورق نمی‌چسبد؟
سه‌تا دلیل دارد: سطح کار رنگی یا زنگ‌زده است، برق ورودی ضعیف است، یا بوبین و مدار یکسوکننده ایراد دارد. مگنت روی رنگ و زنگ قدرت ندارد، سطح را سنگ بزن و تمیز کن. کابل بلند و نازک هم ولتاژ را می‌اندازد. اگر باز هم نچسبید، دیودها و فیوز حرارتی مدار مگنت را تست کن. و زنجیر اطمینان را همیشه ببند، بدون استثنا.
7- تعمیر دریل می‌صرفد یا خرید نوی آن؟
حسابش ساده است؛ ذغال، کابل، سه‌نظام و سرویس گیربکس همیشه می‌صرفند چون ارزان‌اند. اما اگر آرمیچر سوخته + اجرت تعمیر از ۶۰ تا ۷۰ درصد قیمت نوی دستگاه بیشتر شد، برو سراغ نوی آن. برای برندهایی که لوازم یدکی دارند مثل دنلکس، تعمیر منطقی‌تر است، برای جنس بی‌نام معمولاً نه.
