اتو لوله چیست؟ بررسی کاربرد اتو لوله سبز، مزایا و معایب آن

اتو لوله یکی از ابزارهای پرکاربرد در اجرای لوله‌کشی ساختمان است که برای اتصال لوله‌های پلیمری به اتصالاتی مانند زانویی، سه‌راهی و بوشن استفاده می‌شود. این دستگاه با ایجاد حرارت کنترل‌شده، سطح بیرونی لوله و سطح داخلی اتصال را نرم می‌کند تا با قرار گرفتن آن‌ها در کنار یکدیگر، پیوندی محکم و یکپارچه شکل بگیرد. به همین دلیل، اتو لوله در نصب و تعمیر شبکه‌های انتقال آب گرم و سرد کاربرد زیادی دارد.

اما دقیقاً “اتو لوله چیست” (What is a PPR Pipe Welding Machine) و چگونه کار میکند و چه تفاوتی با سایر روش‌های اتصال لوله دارد؟ در ادامه، عملکرد، کاربردها، مزایا و محدودیت‌های این ابزار را بررسی می‌کنیم.

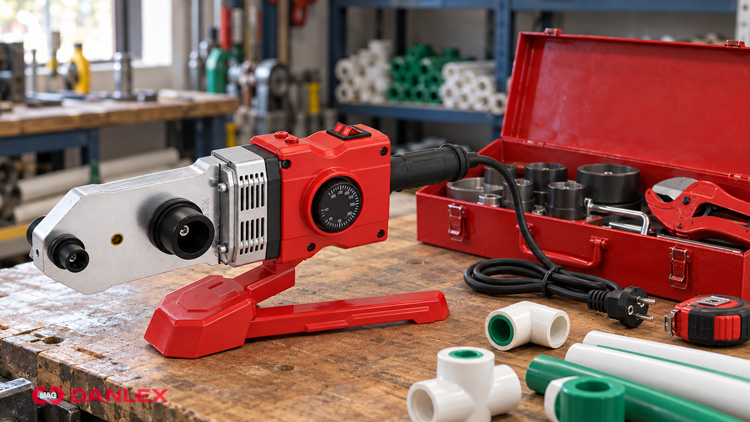

دستگاه اتو لوله چیست؟

اتو لوله یا دستگاه جوش لوله پلیمری، ابزاری برقی است که برای اتصال حرارتی لوله‌ها و اتصالات سازگار با یکدیگر به کار می‌رود. این دستگاه معمولاً از یک المنت حرارتی، صفحه یا بدنه فلزی گرم‌شونده، قالب‌های مخصوص اتصال، دسته عایق حرارت و سیستم کنترل دما تشکیل شده است.

عملکرد اتو لوله بر پایه جوش حرارتی سوکتی است. در این روش، سطح بیرونی انتهای لوله و سطح داخلی اتصال به‌طور هم‌زمان گرم می‌شوند. سپس قطعات از قالب‌های حرارتی خارج شده و بدون چرخاندن، درون یکدیگر قرار می‌گیرند. با سرد شدن مواد، اتصال یکپارچه‌ای ایجاد می‌شود که در صورت اجرای صحیح، استحکام و آب‌بندی مناسبی دارد.

بنابراین، وقتی می‌پرسید دستگاه اتو لوله چیست، منظور ابزاری است که به‌جای استفاده از چسب یا اتصالات مکانیکی، با نرم کردن کنترل‌شده سطوح پلیمری، امکان اتصال آن‌ها را فراهم می‌کند. کیفیت این اتصال به عواملی مانند دمای مناسب، زمان گرم‌کردن، عمق ورود لوله به اتصال و رعایت دستورالعمل سازنده بستگی دارد.

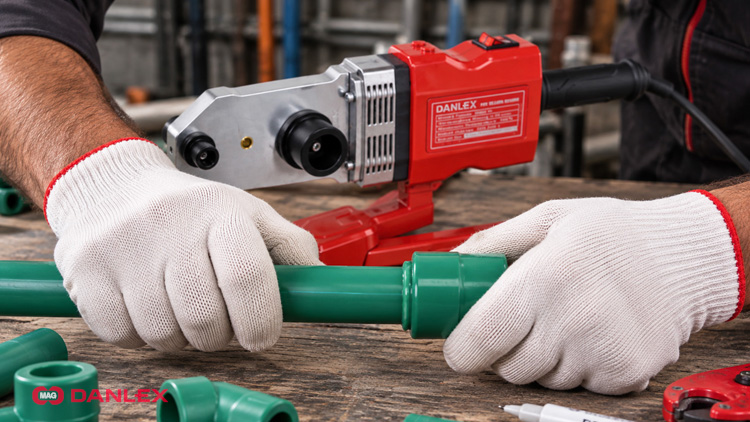

اتو لوله سبز چیست و چه تفاوتی با اتو لوله کشی دارد؟

در مورد اینکه “اتو لوله سبز چیست” باید گفت که اتو لوله سبز یکی از نام‌های رایج اتو لوله در بازار ایران است. این نام به استفاده گسترده از این دستگاه برای اتصال لوله‌های پلیمری سبز رنگ، به‌ویژه لوله‌های ساخته‌شده از پلی‌پروپیلن رندوم کوپلیمر (PPR)، اشاره دارد. البته رنگ لوله به‌تنهایی جنس آن را مشخص نمی‌کند و باید نوع ماده از روی مشخصات محصول تعیین شود.

اتو لوله کشی نیز اصطلاحی عمومی‌تر برای همین ابزار است؛ یعنی دستگاهی که در عملیات لوله‌کشی و تأسیسات برای اتصال حرارتی لوله و اتصالات پلیمری به کار می‌رود. در نتیجه، اتو لوله سبز و اتو لوله کشی در کاربرد روزمره معمولاً به یک خانواده از ابزارها اشاره دارند، اما سازگاری دستگاه با هر نوع لوله باید بر اساس جنس لوله، نوع اتصال و دستورالعمل تولیدکننده بررسی شود.

نکته مهم این است که اتو لوله معمولی را نمی‌توان برای اتصال هر نوع لوله پلاستیکی به کار برد. برای مثال، لوله‌های PVC، لوله‌های پلی‌اتیلن و لوله‌های PPR ممکن است به روش‌ها و تجهیزات متفاوتی نیاز داشته باشند. شباهت ظاهری این لوله‌ها به معنای یکسان بودن روش اتصال آن‌ها نیست.

اتو لوله چگونه کار میکند؟

دستگاه اتو لوله با تبدیل انرژی الکتریکی به گرما، قالب‌های مخصوص را به دمای موردنیاز می‌رساند. در دستگاه‌های رایج جوش حرارتی لوله‌های PPR، دمای کاری معمولاً در محدوده ۲۶۰ درجه سانتی‌گراد قرار دارد؛ بااین‌حال، دمای دقیق و زمان گرم‌کردن باید مطابق دستورالعمل سازنده لوله و دستگاه تعیین شود.

فرایند اتصال به این صورت انجام می‌شود:

1. آماده‌سازی لوله و اتصال: انتهای لوله باید برش تمیز و مناسبی داشته باشد و گردوغبار، آلودگی یا پلیسه‌های مزاحم از آن پاک شوند. برش باید تا حد امکان عمود بر محور لوله باشد.
2. گرم‌شدن دستگاه: پس از نصب قالب مناسب و روشن کردن دستگاه، باید تا رسیدن آن به دمای کاری صبر کرد.
3. گرم‌کردن هم‌زمان قطعات: انتهای لوله در قالب مربوط به لوله و اتصال در قالب مربوط به اتصال قرار می‌گیرد تا سطوح موردنظر به‌اندازه کافی نرم شوند.
4. اتصال قطعات: لوله و اتصال از قالب خارج شده و در زمان مناسب، با راستای صحیح و بدون چرخاندن درون یکدیگر قرار می‌گیرند. فشار و عمق ورود باید کنترل‌شده باشد؛ فشار بیش‌ازحد می‌تواند مواد نرم‌شده را به داخل مسیر لوله براند.
5. سردشدن اتصال: قطعات تا پایان زمان تثبیت باید بدون جابه‌جایی و اعمال تنش نگه داشته شوند. سپس اتصال از نظر هم‌راستایی و کیفیت ظاهری بررسی می‌شود.

زمان گرم‌کردن و سردشدن برای همه قطرها یکسان نیست. هرچه قطر و ضخامت لوله تغییر کند، زمان موردنیاز نیز می‌تواند متفاوت باشد؛ بنابراین، استفاده از یک زمان ثابت برای تمام لوله‌ها روش مطمئنی نیست.

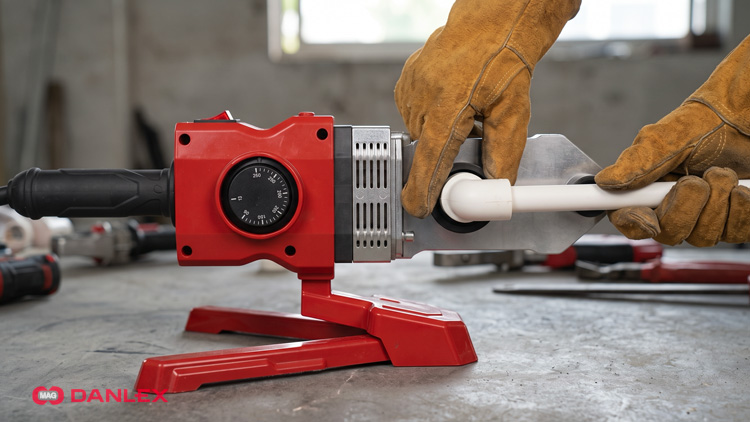

بررسی کاربرد اتو لوله

اصلی‌ترین “کاربرد اتو لوله“، ایجاد اتصال حرارتی بین لوله‌های پلیمری و اتصالات سازگار با آن‌هاست. این ابزار در پروژه‌هایی استفاده می‌شود که استحکام اتصال و جلوگیری از نشتی اهمیت دارد.

لوله کشی آب سرد و گرم ساختمان

یکی از مهم‌ترین موارد کاربرد اتو لوله کشی، اجرای شبکه توزیع آب سرد و گرم در ساختمان‌های مسکونی، اداری و تجاری است. لوله‌ها با کمک اتصالات مناسب به یکدیگر متصل می‌شوند و مسیر انتقال آب در بخش‌های مختلف ساختمان شکل می‌گیرد.

در این کاربرد، اجرای صحیح اتصال اهمیت زیادی دارد؛ زیرا جوش نامناسب ممکن است در ابتدا نشتی آشکاری نداشته باشد، اما در اثر فشار و استفاده مداوم از سیستم، به مشکل منجر شود.

اتصال لوله به زانویی، سه راهی و بوشن

در مسیر لوله‌کشی، همیشه امکان اتصال مستقیم دو لوله وجود ندارد. گاهی لازم است مسیر تغییر جهت دهد، چند انشعاب ایجاد شود یا دو قطعه لوله به یکدیگر متصل شوند. اتو لوله با گرم‌کردن هم‌زمان لوله و اتصال متناسب، امکان اجرای این بخش‌ها را فراهم می‌کند.

زانویی برای تغییر جهت مسیر، سه‌راهی برای ایجاد انشعاب و بوشن برای اتصال دو قطعه هم‌راستا به کار می‌رود. انتخاب اتصال مناسب و رعایت عمق ورود آن، به حفظ مسیر داخلی لوله و جلوگیری از محدود شدن جریان آب کمک می‌کند.

اجرای سیستم‌های گرمایشی و تاسیساتی

در برخی سیستم‌های گرمایشی و تأسیساتی که از لوله‌های پلیمری سازگار استفاده می‌کنند، از کاربرد اتو لوله برای ایجاد اتصالات موردنیاز استفاده می‌شود. بااین‌حال، مناسب بودن لوله و اتصال باید با توجه به دمای کاری، فشار سیستم و استانداردهای مربوط به همان کاربرد بررسی شود. هر لوله پلیمری برای هر شرایط دمایی و فشاری مناسب نیست.

تعمیر و اصلاح مسیر لوله‌کشی

هنگام بازسازی ساختمان یا اصلاح بخشی از شبکه لوله‌کشی، ممکن است لازم باشد یک قسمت از لوله تعویض شود یا مسیر جدیدی ایجاد شود. در چنین شرایطی، از کاربرد اتو لوله کشی می‌توان برای اتصال قطعه جایگزین و اتصالات جدید استفاده کرد؛ البته به شرط آنکه جنس لوله‌ها و اتصالات با روش جوش حرارتی دستگاه سازگار باشد.

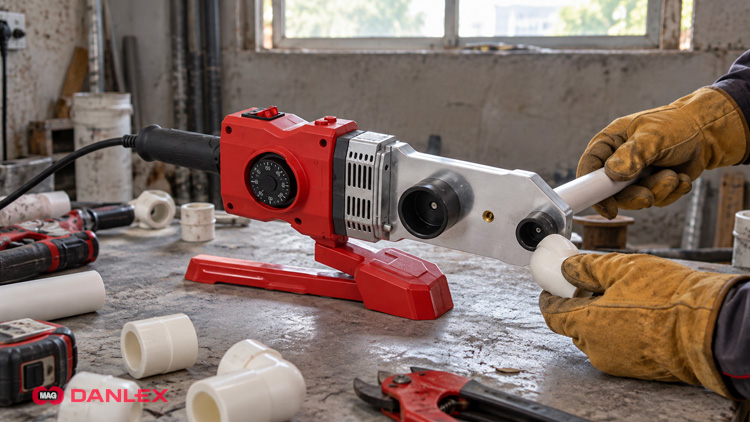

کاربرد گوشه زن اتو لوله چیست؟

اتو لوله گوشه زن، نوعی طراحی از دستگاه جوش لوله است که برای کار در فضاهای محدود و نقاطی که دسترسی به آن‌ها دشوار است، کاربرد دارد. در برخی مدل‌ها، شکل بدنه یا آرایش بخش حرارتی امکان نزدیک‌شدن به گوشه‌ها، دیوارها و محل‌هایی را فراهم می‌کند که استفاده از اتو لوله معمولی در آن‌ها دشوارتر است.

برای مثال، هنگام نصب یا تعمیر لوله‌کشی در نزدیکی دیوار، پشت تجهیزات یا در فضای محدود تأسیسات، ممکن است فضای کافی برای قرار دادن دستگاه معمولی و حرکت دادن لوله وجود نداشته باشد. در چنین شرایطی، استفاده از “کاربرد گوشه زن اتو لوله” می‌تواند دسترسی به محل اتصال را آسان‌تر کند.

بااین‌حال، گوشه زن بودن دستگاه به معنای متفاوت بودن اصل فرایند جوش نیست؛ همچنان باید لوله و اتصال به‌اندازه کافی و به‌صورت یکنواخت گرم شوند و هنگام اتصال، هم‌راستایی و عمق ورود صحیح رعایت شود. همچنین، اصطلاح «گوشه زن» در بازار ممکن است برای طراحی‌های متفاوتی استفاده شود؛ بنابراین، ویژگی واقعی هر مدل باید از روی ساختار و مشخصات آن بررسی شود.

مزایا و معایب اتو لوله

مزایا اتو لوله:

استفاده از اتو لوله در سیستم‌های سازگار، چند مزیت مهم دارد:

• ایجاد اتصال یکپارچه: در جوش حرارتی صحیح، سطوح ذوب‌شده لوله و اتصال با یکدیگر پیوند می‌خورند و اتصال به واشر یا چسب وابسته نیست.
• کاهش احتمال نشتی: اجرای استاندارد جوش می‌تواند احتمال نشتی در محل اتصال را کاهش دهد؛ البته این نتیجه به کیفیت مواد و اجرای صحیح وابسته است.
• سرعت مناسب اجرا: پس از آماده‌سازی دستگاه، اتصال لوله و قطعه مربوطه در مدت کوتاهی انجام می‌شود و برای اجرای شبکه‌های متعدد لوله‌کشی کاربردی است.
• قابلیت اتصال به انواع اتصالات سازگار: با استفاده از قالب متناسب و اتصالات مناسب، می‌توان مسیرهای مستقیم، تغییر جهت‌ها و انشعاب‌های موردنیاز را اجرا کرد.
• عدم نیاز به چسب در روش جوش حرارتی: در اتصال سوکتی حرارتی لوله‌های سازگار، پیوند از طریق نرم‌شدن و اتصال سطوح پلیمری ایجاد می‌شود، نه با چسب‌کاری.

معایب و محدودیت‌های اتو لوله:

با وجود مزایای متعدد، اتو لوله محدودیت‌هایی هم دارد که در زمان اجرای کار باید در نظر گرفته شوند.

• وابستگی کیفیت اتصال به مهارت اجرا: دمای نامناسب، گرم‌کردن بیش‌ازحد یا ناکافی، ورود بیش‌ازحد لوله به اتصال و چرخاندن قطعات هنگام اتصال می‌توانند کیفیت جوش را کاهش دهند. در بعضی موارد، این خطاها باعث تنگ‌شدن مسیر داخلی لوله یا ایجاد اتصال ضعیف می‌شوند.
• محدودیت در نوع لوله: اتو لوله معمولی برای روش اتصال حرارتی سوکتی و مواد سازگار طراحی شده است. استفاده از آن برای هر نوع لوله پلاستیکی بدون توجه به جنس و روش اتصال توصیه نمی‌شود.
• خطر سوختگی: قالب‌های دستگاه در دمای بالا کار می‌کنند و تماس مستقیم با آن‌ها می‌تواند باعث سوختگی شود. همچنین، دستگاه باید روی پایه‌ای پایدار قرار گیرد و از تماس بخش گرم با کابل برق یا مواد قابل اشتعال جلوگیری شود.
• نیاز به برق و زمان آماده‌سازی: دستگاه‌های برقی برای گرم‌شدن به زمان نیاز دارند و در محیط‌هایی که دسترسی به برق مناسب وجود ندارد، استفاده از آن‌ها ممکن است دشوار باشد.

جمع‌بندی

در این مقاله از سری مقاله‌های مجله ابزارآلات دنلکس به بررسی اینکه اتو لوله چیست و چه کاربردی دارد پرداخته شد. اتو لوله یکی از ابزارهای اصلی در لوله‌کشی با لوله‌های پلیمری سازگار است که با استفاده از حرارت، اتصال محکمی میان لوله و قطعه مربوطه ایجاد می‌کند. شناخت عملکرد دستگاه، تفاوت اتو لوله سبز با سایر تجهیزات اتصال لوله و آگاهی از کاربردهای اتو لوله کشی به اجرای دقیق‌تر و کاهش احتمال نشتی کمک می‌کند.

در کنار مزایای این روش، رعایت دما و زمان مناسب، آماده‌سازی صحیح لوله و اتصال و جلوگیری از جابه‌جایی قطعات هنگام سردشدن اهمیت زیادی دارد. همچنین، اتو لوله گوشه زن می‌تواند در فضاهای محدود دسترسی به محل جوش را آسان‌تر کند؛ بدون آنکه اصول فنی اتصال حرارتی تغییر کند.
