تعمیر سنگ فرز و آموزش عیب یابی + ویدیو آموزشی

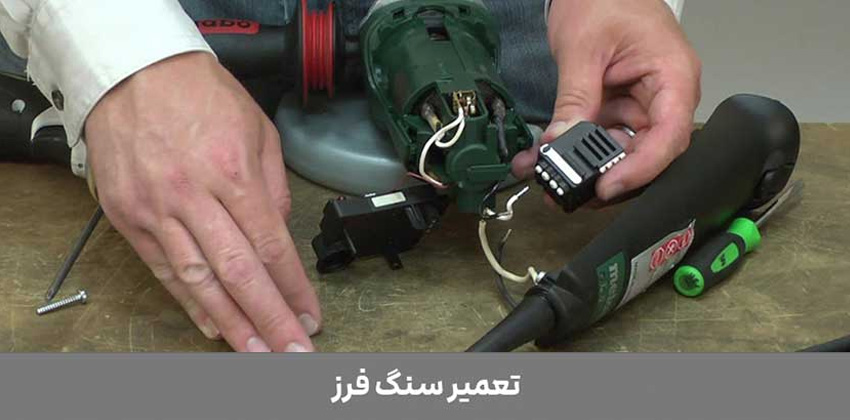

تعمیر سنگ فرز

آیا سنگ فرز شما خراب شده است؟ دلایل زیادی برای خرابی انواع سنگ فرز وجود دارد زیرا فرز یک دستگاه فنی با قطعات زیاد است. برای مشخص شدن “علت خرابی و تعمیر سنگ فرز” (How to Repair the Stone Angle Grinder) باید نقاط خاصی از دستگاه بررسی شود تا بتوان دستگاه معیوب را تعمیر کرد.

مهم: تست ایمنی الکتریکی

قبل از بررسی دستگاه برای تشخیص علت خرابی به خطرات احتمالی باز کردن فرز توجه کنید. اندازه یا مدل دستگاه مهم نیست، فرز یک دستگاه برقی است به همین دلیل همیشه ریسک شوک الکتریکی وجود دارد، حتی اگر دستگاه به برق وصل نباشد. اگر با دستگاه‎های برقی و شیوه تعمیر آنها آشنا نیستید، با یک تعمیرکار حرفه‌ای تماس بگیرید. همچنین قبل از شروع به “تعمیر سنگ فرز“، باید بازرسی ایمنی برق انجام شود تا منابع احتمالی خطر مشخص شوند. در پایان باید بدانید که تعمیرات دستگاه‌های برقی آسان نیست و اگر دانشی در این باره ندارید بهتر است واحد این حوزه نشوید.

مشخص کردن علت خرابی سنگ فرز

در ادامه به شما می‌آموزیم چگونه فرز را عیب یابی کنید.

زغال‌های فرسوده

اگر بعد از استارت سنگ فرز، صفحه سنگ نمی‌چرخد، معمولا ایراد از زغال‌های دستگاه است. زغال‌های فرز بعد از مدتی از استفاده فرسوده و تمام می‌شوند و باید تعویض شوند.

استارت محدود کننده جریان

اگر دستگاه شما حین کار ناگهان متوقف می‌شود، احتمالا محدود کننده جریان سوخته است. این مسئله فقط با بررسی دستگاه مشخص می‌شود.

پارگی کابل

پارگی کابل فرز یک مشکل رایج است به خصوص اگر کیفیت آنها پایین باشد. کابل می‌تواند در داخل یا خارج از دستگاه دچار پارگی شود که سریع می‌توان آن را تشخیص داد. در صورتی که بوی سوختگی به مشام برسد احتمالا کابل در داخل دستگاه سوخته است.

قطعات بیشتر

قطعات بیشتر در سنگ فرز وجود دارد که به اندازه بقیه قطعات مستعد فرسودگی نیستند. برای مثال روتور یا خازن. علاوه بر این بررسی آنها سخت‌تر است و بعضی از نقص‎های آنها قابل تشخیص نیست. همچنین برخی از نشانه‌های شبیه به یکدیگر است و تشخیص آنها بدون کارشناس فنی تقریبا غیرممکن است. اگر دلیل خرابی دستگاه‌، یکی از نقص‌هایی که در بالا ذکر شد نبود، باید تعمیر سنگ فرز را به افراد حرفه‌ای سپرد.

علائم خرابی سنگ فرز

برای تعمیر سنگ فرز ابتدا باید علت خرابی آن را بیابیم. برای پیدا کردن علت خرابی فرز باید بدانیم دقیقا مشکل از کجاست. در اکثر مواقع خرابی سنگ فرز منجر به لرزش دستگاه، قفل شدن سنگ فرز، خروج جرقه از موتور، لق زدن صفحه برش، عدم چرخش صفحه برش، داغ کردن موتور فرز، دود کردن فرز و … است که در ادامه به هر کدام از “علائم خرابی سنگ فرز” می‌پردازیم.

اسپیندل

 اگر اسپیندل قفل نمی‌شود و اجازه تعویض صفحه برش را نمی‌دهد، باید آچار، فنر، دریچه و دکمه آن را بررسی کنید. برای صرفه جویی در هزینه تماس با یک تعمیرکار حرفه‌ای بهتر است به یک دستورالعمل تخصصی برای تکمیل تعمیر سنگ فرز مراجعه کنید و مراحل آن را دنبال کنید.

مشکل لرزش

کار کردن با سنگ فرزی که مشکل لرزش دارد بسیار دشوار است. بنابراین باید قسمت‌هایی که به مشکل لرزش مرتبط هستند را بررسی کرد. این قسمت‌ها عبارتند از: بلبرینگ، زغال، دنده، فلانژ و صفحه برش.

خروج جرقه از موتور

پرتاب جرقه از موتور نشان دهنده یک مشکل جدی است که معمولا برای رفع آن باید زغال، آرمیچر و فنرها بررسی شوند.

صدای ناهنجار

اگر فرز در حین کار صداهای ناهنجاری تولید می‌کند، احتمالا باید بررسی و تعمیر شود. پیشنهاد ما بررسی این قطعات است: دنده‌ها، بلبرینگ‌، آرمیچر، زغال و اسپیندل.

عدم چرخش صفحه برش

در صورتی که موتور سنگ فرز کار می‌کند اما صفحه برش ثابت است و نمی‌چرخد احتمالا نیاز به تعویض یکی از قطعات زیر است:

• دنده‌ها
• فلانژ
• اسپیندل

لق زدن صفحه برش

لق زدن صفحه برش در حین کار باعث پایین آمدن دقت کار می‌شود. بنابراین باید به سرعت برطرف شود.

دود کردن فرز

دود کردن دستگاه نشانه این است که دستگاه صد در صد نیاز به تعمیر دارد. برای حل این مشکل قطعاتی مثل زغال، آرمیچر، کابل برق و سوئیچ باید بررسی شوند.

داغ کردن موتور

داغ شدن موتور دستگاه فرز نشانه این است که قطعاتی مثل زغال، بلبرینگ، آرمیچر، پروانه و دنده‌ها باید بررسی شوند. برای کسب اطلاعات تکمیلی تر پیشنهاد می کنیم علت داغ شدن سنگ فرز را از مجله دنلکس مطالعه نمایید.

قطع منبع برق مدارشکن

اگر فرز باعث قطع منبع برق مدارشکن می‌شود، قطعاتی مثل کابل برق، زغال، سوئیچ، آرمیچر و سیم رابط باید بررسی شوند.

برای تعمیر فرز خراب چندین راه وجود دارد. تعویض کابل پاره و زغال فرسوده آسان است و خود فرد می‌تواند کار تعمیر و تعویض را انجام دهد. در صورت دنبال کردن دستورالعمل‌های درست و مخصوصا نقشه سیم کشی مینی فرز ، خود شما هم می‌توانید تعمیر سنگ فرز را انجام دهید.

تعویض زغال سنگ فرز

یک مشخصه و ویژگی مهم فرز برقی، زغال‌های کربنی است. آنها جریان الکتریکی را بین سیم‌های ثابت و چرخان داخل موتور هدایت می‌کنند. زغال‌ها انرژی زیادی را کنترل می‌کنند و در طول زمان دچار فرسایش می‌شوند و سپس تمام می‌شوند. تمام شدن سنگ فرز تاثیر مستقیم روی عملکرد دستگاه دارد. در این قسمت از تعمیر سنگ فرز به سراغ زغال‌ها می‌رویم.

با اینکه مشخص کردن زمان تعویض زغال‌ها سخت است اما تشخیص زودهنگام علائم می‎تواند به تعویض سریع آنها کمک کند و از آسیب بیشتر به موتور و دستگاه جلوگیری کند.

علائم تمام شدن زغال سنگ فرز و زمان تعویض آنها

علائم زیر نشان می‌دهد که زغال‌های موتور تمام شده و زمان تعمیر سنگ فرز رسیده است:

• عملکرد کاهش یافته: یکی از اولین علائم تمام شدن زغال سنگ فرز این است که عملکرد دستگاه متوقف می‌شود. گاهی اوقات باید دستگاه را تکان داد تا کار کند و اینکه احتمالا سرعت در حالت آزاد به بالاترین میزان خود نرسد.

• بوی سوختگی: علامت رایج بعدی که نشان از تمام شدن زغال دارد این است که از دستگاه بوی سوختگی استشمام می‌شود. تمام شدن زغال باعث اصطکاک بین قطعات دستگاه می‌شود.

• جرقه زدن: وجود کمی جرقه در ابزارهای برقی معمول است اما جرقه‌های بزرگ پشت سر هم نشان دهنده این است که زغال‌ها در حال تمام شدن هستند. در صورت بدتر شدن جرقه‌ها می‌توان آنها را از طریق دریچه‌های خنگ کننده ابزار کنترل کرد.

• قطع یا نوسان برق: آخرین نشانه تمام شدن زغال‌ها این است که برق دستگاه در طول کار قطع می‌شود.

راهنمای تعمیر زغال فرز

در ادامه به صورت کاربردی به مراحل تعمیر و تعویض زغال سنگ فرز می‌پردازیم.

باز کردن

در هنگام تعمیر سنگ فرز معیوب دستگاه نباید به منبع برق متصل باشد. ابتدا پیچ‌های مربوط به بدنه را باز کنید. معمولا شل کردن پیچ روی دسته برای باز کردن انتهای دستگاه کافی است. تعدادپیچ‌هایی که باز شوند به مدل سنگ فرز بستگی دارد.

شل کردن فنرها

برای شروع روند تعمیر سنگ فرز، محفظه پایینی را بردارید و فنر یا چفت‌هایی که زغال را ثابت نگه داشتند را پیدا کنید تا به زغال‌ها دسترسی پیدا کنید و آنها را در بیاورید. مطمئن شوید که زغال‌ها توسط پیچ اضافی در جای خود ثابت نشده‌اند چون در غیر این صورت ممکن است جابه‌جایی آنها به سنگ فرز آسیب بزند.

استفاده از زغال

حالا به آسانی می‌توان زغال‌های جدید را جایگذاری کرد. سپس کابل برق را در جای خود قرار دهید و به دستگاه وصل کنید. اگر کابل به راحتی در قسمت اتصال جای نمی‌گیرد با استفاده از انبردست می‌توان جای آن را گشاد را جمع کرد. زغال‌ها نیز بسته به برند تولید کننده یا جای آنها در فرز ممکن است به راحتی و فوری در جای خود قرار نگیرند.

بستن

محفظه را سر جای خود برگردانید و پیچ‌های آن را ببندید. در پایان فرز تست کنید که درست کار کند.

راهنمایی تعمیر کابل پاره فرز

اگر کابل فرز پاره شده باشد چه کاری می‌توانیم انجام دهیم؟

باز کردن

ابتدا دقت کنید که قسمت پاره کابل داخل دستگاه است یا خارج از آن و بعد از آن محفظه را باز کنید. حالا محل اتصال کابل قابل مشاهده است.

گلند کابل و سوئیچ

برای اینکه بتوان کابل را جابجا کرد، گلند کابل که در قیمت انتهایی دستگاه است را باز کنید. همچنین اتصالات کابل به سوئیچ را قطع کنید.

کابل را وصل کنید

با استفاده از یک سیم لخت کن، 2 تا 3 سانتیمتر از کابل را با یک سیم لخت کن جدا کنید. سیم‌ها را در جای مناسب سوئیچ قرار دهید و بعد از آن می‌توان هر رسانایی را داخل سوئیچ هدایت کرد. سپس کابل را جایگذاری کنید و فرز را دوباره ببندید. تمام. به آسانی تعمیر فرز انجام شد.

تعویض کلید سنگ فرز

از دیگر مشکلات یک فرز، شکستن یا خراب شدن کلید آن است که در آن صورت باید تعویض شود. قبلا در مطلبی جداگانه مراحل و نحوه انجام این کار را توضیح داده‌ایم که می توانید مراحل تعویض کلید سنگ فرز را از مجله دنلکس مطالعه نمایید.

تعویض آرمیچر سنگ فرز

آرمیچر بخش مرکزی هر دستگاه فرز است که از چند سیم پیچی مسی تشکیل شده و بخشی است که در هنگام تعمیر سنگ فرز باید به آن توجه داشت. معمولا قطعه آرمیچر از هسته آرمیچر، سیم پیچی، تیغه کموتاتور و شفت آرمیچر تشکیل شده است. زمانی که فشار زیادی به آرمیچر وارد شود، معمولا دچار نقص می‌شود. سیم پیچ داغ می‌شوند، عایق آنها ذوب می‎شود و به اصطلاح آرمیچر اتصالی می‌کند. در صورت بروز چنین مشکلی، آرمیچر باید تعویض شود. در این قسمت از مطلب تعمیر سنگ فرز به سراغ تعویض این قسمت می‌رویم.

مراحل تعویض آرمیچر سنگ فرز به این صورت است:

• ابتدا با جدا کردن دسته جانبی و گارد محافظ شروع می‌کنیم.
• سپس پیچ‌ها را باز می‌کنیم و با احتیاط دو نیمه محفظه پشتی را از بدنه و یکدیگر جدا می‌کنیم.
• در مرحله بعد به سراغ زغال‌ها می‌رویم و زغال‌ها را از آرمیچر جدا می‌کنیم. ابتدا سیم‌های زغال را از نگهدارنده جدا می‌کنیم و بعد فنرها را از روی زغال کنار می‌زنیم و در آخر بازوی زغال را عقب می‌کشیم.
• در این مرحله از تعمیر سنگ فرز همین پروسه برای نیمه دیگر محفظه هم انجام می‌شود.
• حالا به سراغ فن جدا کننده در پشت آرمیچر می‌رویم. باید دقت کنیم که این فن به آرمیچر پیچ شده اما رزوه آن معکوس است. برای جدا کردن فن لازم است که موتور را قفل کنیم تا از چرخیدن آن جلوگیری کنیم. کافیست قفل اسپیندل را فشار دهیم تا موتور قفل شود و بعد می‌توانیم فن را جدا کنیم.
• در مرحله بعد گیربکس را از موتور جدا می‌کنیم که برای این کار چهار پیچ روی آن را باز می‌کنیم و محفظه را بیرون می‌کشیم. آرمیچر به همراه این محفظه بیرون می‌آید.
• آرمیچر توسط یک بلبرینگ که به محفظه گیربکس پرس شده به گیربکس وصل است. برای جدا کردن آرمیچر از محفظه گیربکس کافیست دو قطعه را در دو جهت بکشیم تا از هم جدا شوند.
• حالا باید آرمیچر جدید را نصب کنیم. توجه داشته باشید که آرمیچر جدید از دنده پینیون جدید، بلبرینگ جلویی، نگهدارنده بلبرینگ، هسته آرمیچر، بلبرینگ پشتی و حلقه بلبرینگ تشکیل شده است. کافیست دنده پینیون را داخل گیربکس قرار دهیم. مراقب باشید زبانه‌های روی آرمیچر با شکاف‌های روی گیربکس هم راستا باشد.
• بعد آرمیچر و گیربکس را داخل محفظه موتور می‌گذاریم و پیچ‌ها را می‌بندیم.
• فن جدا کننده را دوباره نصب می‌کنیم. برای این کار با قفل اسپیندل جلوی چرخش موتور را می‌گیریم و فن را می‌بندیم.
• دوباره زغال‌ها را روی آرمیچر برمی‌گردانیم و سیم و فنر آنها را وصل می‌کنیم. در طرف دیگر بدنه هم این کار را تکرار می‌کنیم.
• نیمه محفظه را دوباره روی موتور برمی‌گردانیم. بعد سیم‌ها را داخل محفظه مرتب می‌کنیم، دکمه قفل کن و سوئیچ پدالی را در سر جای خود قرار می‌دهیم و نیمه بعدی محفظه را روی آن می‌گذاریم.
• در پایان گارد محافظ و دسته جانبی را نصب می‌کنیم.

برای درک بهتر مراحل تعمیر سنگ فرز و تعویض آرمیچر پیشنهاد می‌کنیم فیلم آموزشی بالا را تماشا کنید.

تعویض چرخ دنده سنگ فرز

در این قسمت از تعمیر سنگ فرز باید بدانید که گیربکس یکی از قطعات اصلی هر فرزی به شما می‌آید. معمولا نقص فنی این قطعه به خاطر افتادن دستگاه روی زمین یا اشکال در کارکرد یک قطعه دیگر است. خوشبختانه این قطعه قابل تعویض است و ما در ادامه قصد داریم مراحل تعویض آن را توضیح دهیم پس با ما باشید.

برای تعمیر سنگ فرز ابتدا با بررسی قطعه آرمیچر شروع می‌کنیم. در قسمت پشت محفظه گیربگس آرمیچر و بلبرینگ آرمیچر قرار می‌گیرد، در زیر آن قطعه اسپیندل و بالا قفل اسپیندل قرار می‌گیرد.

مراحل تعویض چرخ دنده سنگ فرز

• برای تعویض چرخ دنده سنگ فرز یا همان گیربکس فرز ابتدا با باز کردن و جدا کردن دسته جانبی و گارد محافظ شروع می‌کنیم.
• بعد به سراغ چهار پیچی می‌رویم که محفظه گیربکس را در جای خود ثابت کرده‌اند و آنها را باز می‌کنیم و محفظه را جدا می‌کنیم.
• بعد چهار پیچ مربوط به قطعه اسپیندل را باز می‌کنیم.
• در مرحله بعد به سراغ دکمه قفل کن می‌رویم. با کمک یک پیچ گوشتی دکمه قفل کن را جدا می‌کنیم و فنر را برمی‌داریم. بعد پین را از بالا فشار می‌دهیم تا از زیر بیرون بیفتد.
• داخل محفظه اسپیندل یک پین لاستیکی قرار دارد که آن را خارج می‌کنیم.
• به سراغ محفظه گیربکس جدید می‌رویم و پین لاستیکی جدیدی را داخل آن می‌گذاریم. بعد خود پین را در جای خود قرار می‌دهیم.
• سپس داخل محفظه را گریس کاری می‌کنیم و مطمئن می‌شویم که تمامی قسمت‌ها پوشش داده شوند.
• در این مرحله قطعه اسپیندل را داخل محفظه گیربکس جا می‌دهیم و پیچ‌های مربوط به آن را می‌بندیم. دقت کنید که پیچ‌ها برابر و یکنواخت با یکدیگر بسته شوند زیرا در غیر این صورت اورینگ روی اسپیندل ممکن است درست در جای خود قرار نگیرد.
• سپس فنر و دکمه اسپیندل را در جای خود قرار می‌دهیم و دکمه را با استفاده از انبر قفلی در جای خود ثابت می‌کنیم.
• در نهایت در این قسمت از تعمیر سنگ فرز، محفظه گیربکس را دوباره به محفظه موتور وصل می‌کنیم و گارد محافظ و دسته جانبی را سر جای خود می‌بندیم.

حالا یک گیربکس جدید روی فرز نصب شده و آماده به کار است. فیلم آموزشی بالا به خوبی مراحل کار را توضیح داده است.

در پایان لازم است اشاره کنیم که در صورتی که قادر به تعمیر سنگ فرز نبودید می‌توانید با مراجعه به نمایندگی دستگاه خود برای تعمیر آن اقدام کنید. در ادامه آدرس و تلفن بعضی از نمایندگی‌ها را ذکز کردیم.
