تراز لیزری یکی از ابزارهای دقیق در اجرای پروژههای ساختمانی، نصب کابینت، کاشیکاری، کناف، دکوراسیون داخلی و بسیاری از کارهای فنی است. به همین دلیل، وقتی دستگاه روشن نمیشود، خط لیزر ضعیف شده، خطوط ناپایدار هستند یا دقت دستگاه کاهش پیدا کرده است، نمیتوان بدون تشخیص علت، مستقیماً سراغ باز کردن آن رفت.
بخشی از مشکلات تراز لیزری به موارد سادهای مانند باتری ضعیف، آلودگی پنجره خروجی، قفل بودن مکانیزم خودترازی یا ناپایداری پایه مربوط میشود؛ در مقابل، خرابی مکانیزم خودترازی، آسیب قطعات نوری، مدار الکترونیکی و خطای کالیبراسیون به بررسی تخصصیتری نیاز دارند. بنابراین “تعمیر تراز لیزری” باید از عیبیابی ساده شروع شود و تنها در صورت نیاز به سراغ باز کردن دستگاه و تعمیر قطعات داخلی برود.

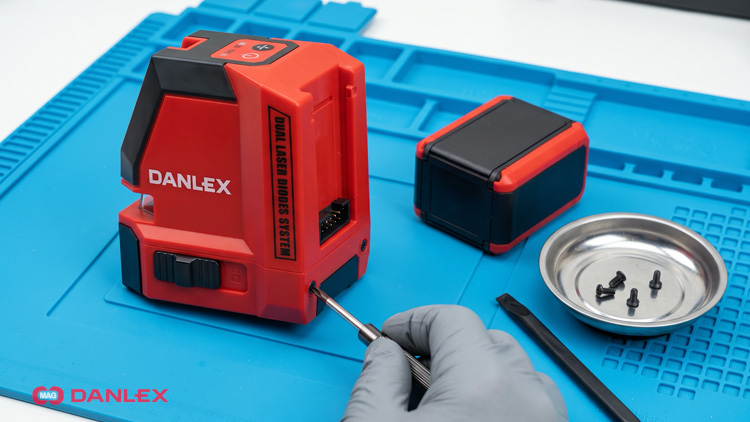

در این راهنما، آموزش تعمیر تراز لیزری (How to Repair a Laser Level) را بهصورت مرحلهبهمرحله بررسی میکنیم تا ابتدا علت خرابی مشخص شود و سپس بتوانید تعمیرات قابل انجام را با روش صحیح انجام دهید.
تراز لیزری چگونه کار میکند؟
پیش از اینکه سراغ نحوه تعمیر تراز لیزری برویم، شناخت بخشهای اصلی دستگاه کمک میکند علت خرابی را بهتر پیدا کنید. تراز لیزری با استفاده از یک یا چند منبع لیزر، خطوط یا نقاط مرجع ایجاد میکند و در مدلهای خودتراز، مکانیزم داخلی دستگاه موقعیت خط لیزر را نسبت به سطح افق یا قائم اصلاح میکند.
در مدلهای خودتراز، مکانیزم جبرانکننده یا آونگ داخلی باید بتواند آزادانه حرکت کند تا دستگاه موقعیت صحیح خود را پیدا کند. به همین دلیل، ضربه شدید، سقوط، آلودگی یا قفل بودن مکانیزم میتواند عملکرد تراز را مختل کند.
اگر ابتدا میخواهید با ساختار، انواع و کاربرد این ابزار آشنا شوید، مقاله تراز لیزری چیست از مجله ابزارآلات دنلکس میتواند اطلاعات پایه مورد نیاز را در اختیار شما قرار دهد.
علائم خرابی تراز لیزری چیست؟
قبل از شروع تعمیر تراز لیزری، باید مشخص کنید دستگاه دقیقاً چه مشکلی دارد. مهمترین نشانههایی که میتوانند نیاز به تعمیر تراز لیزری را نشان دهند عبارتاند از:
- دستگاه روشن نمیشود.
- خطوط لیزر ظاهر نمیشوند.
- شدت نور خط لیزر کاهش پیدا کرده است.
- خط لیزر چشمک میزند و ثابت نمیشود.
- مکانیزم خودترازی عمل نمیکند.
- خطوط پس از جابهجایی دستگاه در موقعیت متفاوتی قرار میگیرند.
- خط افقی یا عمودی با مرجع واقعی اختلاف دارد.
- دستگاه پس از سقوط یا ضربه دقت خود را از دست داده است.
- عملکرد دستگاه ناپایدار یا همراه با صدای غیرعادی شده است.
البته وجود هرکدام از این علائم الزاماً به معنی خرابی قطعه داخلی نیست. برای مثال، چشمکزدن خط لیزر میتواند به دلیل قرار گرفتن دستگاه خارج از محدوده خودترازی باشد و کمنور شدن خط نیز ممکن است فقط به کثیف بودن پنجره خروجی یا شرایط نوری محیط مربوط باشد.
آموزش تعمیر تراز لیزری ؛ عیب یابی مرحله به مرحله
مرحله اول: باتری و منبع تغذیه را بررسی کنید
اگر تراز لیزری روشن نمیشود، اولین مرحله در “آموزش تعمیر تراز لیزری” بررسی منبع تغذیه است. قبل از باز کردن دستگاه، باتری را کاملاً شارژ کنید و در صورت امکان با یک باتری سالم و سازگار نیز دستگاه را آزمایش کنید.
اگر دستگاه دارای باتری قابل تعویض است، محل اتصال باتری را از نظر آلودگی، زنگزدگی یا شل بودن اتصال بررسی کنید. در مدلهای دارای باتری داخلی نیز وضعیت درگاه شارژ و اتصال کابل را بررسی کنید.
اگر دستگاه هنگام کار مرتب خاموش میشود یا مدت کارکرد آن بهطور محسوسی کاهش پیدا کرده است، ممکن است ظرفیت باتری افت کرده باشد. در چنین شرایطی، تعویض باتری با نمونه سازگار میتواند مشکل را برطرف کند.
اگر با وجود منبع تغذیه سالم دستگاه همچنان روشن نمیشود، احتمال خرابی کلید روشن و خاموش، سیمکشی داخلی، مدار تغذیه یا برد الکترونیکی وجود دارد.
مرحله دوم: پنجره خروجی لیزر را تمیز و بررسی کنید
اگر دستگاه روشن میشود اما خط لیزر کمنور، کدر یا ناپیوسته به نظر میرسد، پنجره خروجی لیزر را بررسی کنید.
گردوغبار، اثر انگشت و آلودگی روی این قسمت میتواند شدت و وضوح خط لیزر را کاهش دهد. پنجره را با یک پارچه نرم و بدون پرز تمیز کنید و از مواد شوینده قوی یا ابزار زبر استفاده نکنید.
همچنین پنجره را از نظر ترک، شکستگی و خطوخش عمیق بررسی کنید. اگر پس از تمیزکاری همچنان نور لیزر بسیار ضعیف است، احتمال خرابی منبع لیزر یا مدار تغذیه آن وجود دارد و بهتر است دستگاه برای بررسی تخصصی باز شود.
توجه داشته باشید که کم بودن دید خط لیزر در فضای باز همیشه به معنی خرابی دستگاه نیست. نور مستقیم خورشید میتواند مشاهده خط را دشوار کند و در مدلهای دارای حالت پالس، استفاده از گیرنده لیزر برای افزایش برد و تشخیص خط در محیطهای روشن ضروری است.
بیشتر بخوانید: فرق تراز لیزری نور سبز با قرمز چیست؟
مرحله سوم: قفل مکانیزم خودترازی را بررسی کنید
یکی از موارد مهم در تعمیر انواع تراز لیزری، بررسی وضعیت قفل مکانیزم خودترازی است.
اگر دستگاه روی حالت قفل قرار داشته باشد، مکانیزم داخلی نمیتواند مانند حالت خودترازی آزادانه حرکت کند. بنابراین ابتدا دستگاه را خاموش کرده و وضعیت کلید یا اهرم قفل را بررسی کنید.
پس از قرار دادن دستگاه روی حالت خودترازی، آن را روی یک سطح کاملاً ثابت قرار دهید و چند ثانیه صبر کنید. اگر خط لیزر پس از مدتی ثابت شد، احتمالاً مشکل از وضعیت قفل یا محل قرارگیری دستگاه بوده است.
اگر خط همچنان چشمک میزند، باید بررسی کنید که شیب سطح از محدوده خودترازی دستگاه خارج نباشد. محدوده خودترازی در مدلهای مختلف یکسان نیست و باید بر اساس مشخصات همان دستگاه بررسی شود.
مرحله چهارم: پایه و محل نصب دستگاه را بررسی کنید
گاهی دلیل چیزی که کاربر بهعنوان خرابی تراز لیزری میشناسد، در واقع ناپایداری پایه یا محل نصب است.
دستگاه را روی یک سطح کاملاً ثابت قرار دهید و مطمئن شوید زیر آن گردوغبار، سنگریزه یا جسمی که باعث لق زدن دستگاه شود وجود ندارد. اگر از سهپایه استفاده میکنید، محکم بودن پایهها و اتصال رزوهای دستگاه را بررسی کنید.
در محیطهای کارگاهی نیز لرزش ناشی از دستگاههای دیگر میتواند باعث ناپایداری خط لیزر شود. بنابراین برای تست دقت، تراز را در محلی قرار دهید که کمترین لرزش را داشته باشد.
این مرحله “روش تعمیر تراز لیزری” اهمیت زیادی دارد، زیرا حتی یک تراز سالم نیز اگر روی پایه ناپایدار قرار گرفته باشد، نمیتواند مرجع قابل اعتمادی برای اندازهگیری ایجاد کند. منابع تخصصی تعمیر نیز توصیه میکنند قبل از نسبت دادن خطا به دستگاه، محل نصب و پایداری پایه بررسی شود.
مرحله پنجم: مکانیزم خودترازی را بررسی کنید
اگر باتری سالم است، قفل خودترازی آزاد است و دستگاه روی سطح ثابت قرار گرفته اما همچنان خودترازی انجام نمیشود، احتمال وجود مشکل در مکانیزم داخلی مطرح است.
در ترازهای لیزری خودتراز، آونگ یا مکانیزم جبرانکننده داخلی باید بتواند آزادانه حرکت کند. سقوط، ضربه شدید یا جابهجایی نامناسب ممکن است باعث آسیب یا تغییر وضعیت این مجموعه شود.

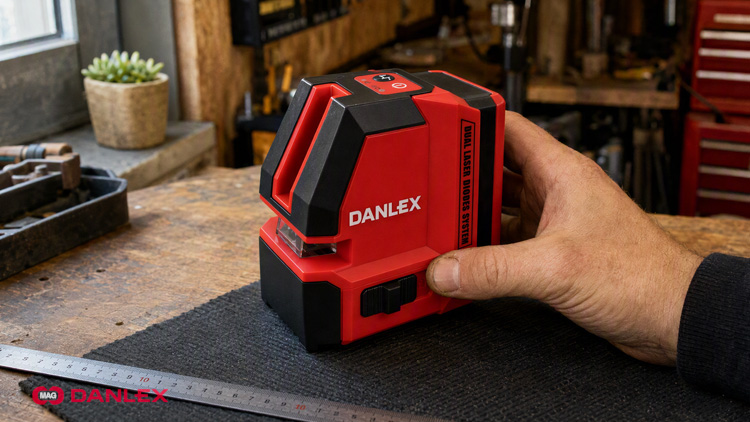

برای بررسی اولیه، دستگاه را خاموش کنید و بهآرامی جابهجا کنید. اگر صدای غیرعادی، گیرکردن یا رفتار متفاوتی نسبت به قبل مشاهده میکنید، از وارد کردن ضربه یا فشار به بدنه برای آزاد کردن مکانیزم خودداری کنید.
در صورتی که مکانیزم داخلی گیر کرده باشد، باز کردن آن بدون شناخت ساختار دستگاه میتواند دقت تراز را بیشتر کاهش دهد. در این شرایط، بررسی تخصصی انتخاب مطمئنتری است.
بیشتر بخوانید: بررسی تفاوت تراز لیزری دو خط و سه خط

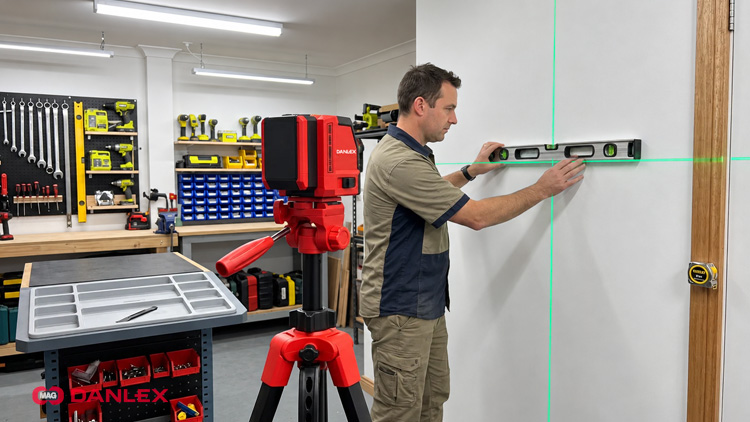

مرحله ششم: خطای کالیبراسیون را با تست 180 درجه بررسی کنید
یکی از مهمترین مراحل در “نحوه تعمیر تراز لیزری“، تشخیص تفاوت بین خرابی واقعی و خطای کالیبراسیون است.

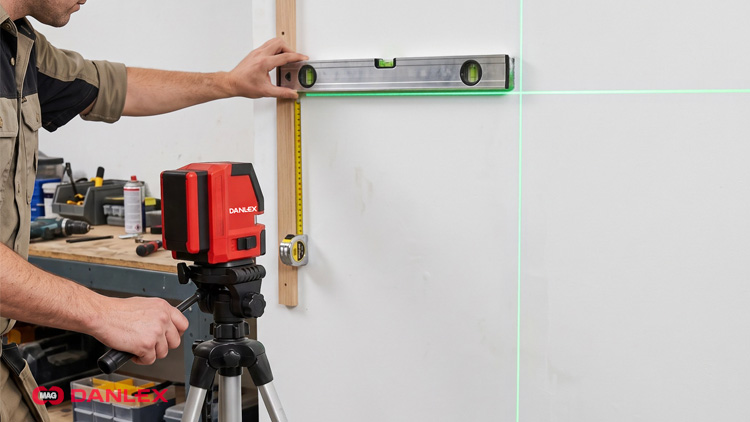

برای یک تست اولیه، دستگاه را روی یک سطح کاملاً ثابت قرار دهید و خط لیزر را روی یک نقطه مشخص از دیوار تنظیم کنید. سپس بدون تغییر ارتفاع محل نصب، دستگاه را ۱۸۰ درجه بچرخانید و خط را با همان مرجع مقایسه کنید.
اگر خط در دو وضعیت اختلافی قابل توجه و تکرارشونده داشته باشد، احتمال وجود خطای دقت یا کالیبراسیون مطرح میشود. بهتر است تست را چند بار تکرار کنید تا مطمئن شوید اختلاف مشاهدهشده ناشی از جابهجایی پایه یا خطای نصب نیست.
این روش نحوه تعمیر تراز لیزری در منابع تخصصی بهعنوان یک تست اولیه برای تشخیص خطای واقعی از مشکلات مربوط به تنظیم و نصب پیشنهاد شده است.
یک نکته مهم درباه تست دقیق
تراز را فقط روی میز کار آزمایش نکنید. اگر دستگاه در محل پروژه روی سهپایه استفاده میشود، تست را با یک پایه محکم و در شرایطی نزدیک به استفاده واقعی انجام دهید. یک دستگاه ممکن است روی سطح ثابت عملکرد مناسبی داشته باشد اما هنگام استفاده روی پایه ناپایدار یا سطح نامناسب، قرائت متفاوتی ایجاد کند.
چگونه تراز لیزری را کالیبره کنیم؟
اگر تست ۱۸۰ درجه نشان داد که دستگاه واقعاً دچار خطای دقت شده است، مرحله بعد کالیبراسیون است؛ اما کالیبراسیون را نباید با تعمیر معمولی اشتباه گرفت.
کالیبراسیون یعنی بررسی و تنظیم دقت دستگاه نسبت به یک مرجع مشخص. در برخی مدلها پیچها یا مکانیزمهای تنظیم داخلی وجود دارند، اما بدون داشتن مرجع دقیق و روش اندازهگیری مناسب، دستکاری آنها میتواند خطای دستگاه را بیشتر کند.
به همین دلیل، اگر تراز برای کارهای دقیق مانند اجرای سازه، نصب کابینت، کناف، کاشیکاری یا تنظیم خطوط مبنا استفاده میشود، تنظیم را به تعمیرکار یا مرکز خدماتی مجهز بسپارید چراکه چرخاندن پیچهای کالیبراسیون بدون مرجع مناسب ممکن است یک خطای کوچک را به خطای بزرگتر تبدیل کند.
چه زمانی کالیبراسیون تراز لیزری ضروری است؟
در شرایط زیر بهتر است دقت دستگاه بهصورت تخصصی بررسی شود:
- دستگاه از ارتفاع سقوط کرده است.
- دستگاه ضربه شدیدی خورده است.
- تست ۱۸۰ درجه اختلاف تکرارشونده نشان میدهد.
- خط لیزر در فاصلههای مختلف رفتار متفاوتی دارد.
- خطوط افقی و عمودی با مرجع دقیق مطابقت ندارند.
- مکانیزم خودترازی سالم به نظر میرسد اما دقت دستگاه همچنان خارج از محدوده مجاز است.
در چنین مواردی، صرفاً «صاف کردن» ظاهری خط لیزر کافی نیست؛ کالیبراسیون باید در برابر یک مرجع مشخص و قابل اعتماد انجام شود.
نحوه تعمیر تراز لیزری در صورت خرابی اتصالات و مدار
اگر دستگاه بهصورت مقطعی روشن و خاموش میشود، یکی از خطوط قطع میشود یا عملکرد دستگاه با حرکت دادن بدنه تغییر میکند، احتمال وجود مشکل در اتصالات داخلی وجود دارد.
پس از خاموش کردن دستگاه و جدا کردن منبع تغذیه، در صورتی که دانش فنی لازم را دارید، میتوانید اتصالات قابل دسترس را بررسی کنید.
به دنبال این موارد باشید:
- جدا شدن سوکت
- قطع شدن سیم
- شل شدن اتصال
- آثار سوختگی
- خوردگی یا اکسیدشدگی
- آسیب ناشی از ضربه
اگر آثار سوختگی روی برد مشاهده شد، صرفاً تعویض سیم یا اتصال مجدد سوکت کافی نیست؛ زیرا باید علت ایجاد خرابی در مدار نیز مشخص شود.
خرابی منبع لیزر و مدار الکترونیکی
اگر باتری، اتصالات و پنجره خروجی سالم هستند اما یک خط یا تمام خطوط لیزر ایجاد نمیشوند، احتمال خرابی دیود لیزر، مدار راهانداز یا برد الکترونیکی وجود دارد.
تعمیر این بخش نیازمند دانش الکترونیک و تجهیزات اندازهگیری است. اندازهگیری یا لحیمکاری بدون شناخت مدار ممکن است به قطعات حساس آسیب بیشتری وارد کند.
بنابراین در تعمیر انواع تراز لیزری، تعمیر مدار و منبع لیزر را در دسته تعمیرات تخصصی قرار دهید، نه تعمیرات ساده خانگی.
خرابیهای رایج تراز لیزری و روش بررسی آنها
| مشکل | علتهای خرابی | اقدام اولیه |
|---|---|---|
| دستگاه روشن نمیشود | باتری، شارژر، کلید، اتصال یا مدار تغذیه | باتری و منبع تغذیه را بررسی کنید |
| خط لیزر کمنور است | باتری ضعیف، آلودگی شیشه، منبع لیزر یا مدار تغذیه | شیشه خروجی و باتری را بررسی کنید |
| خط لیزر چشمک میزند | قفل خودترازی، شیب زیاد سطح یا خرابی مکانیزم | قفل و محل قرارگیری دستگاه را بررسی کنید |
| خودترازی انجام نمیشود | گیرکردن یا آسیب دیدن مکانیزم | ابتدا قفل و پایداری دستگاه را بررسی کنید |
| خط لیزر کج است | نصب نادرست، خطای دقت یا کالیبراسیون | تست 180 درجه را انجام دهید |
| خط پس از چرخش 180 درجه جابجا میشود | احتمال خطای کالیبراسیون | تست را تکرار و در صورت تایید، کالیبراسیون تخصصی انجام دهید |
| خط لیزر قطع و وصل میشود | باتری، سیم، سوکت یا مدار | منبع تغذیه و اتصالات را بررسی کنید |
| دستگاه صدای غیرعادی دارد | مشکل در مکانیزم خودترازی یا قطعات داخلی | استفاده را متوقف و دستگاه را بررسی تخصصی کنید |
| دستگاه روی پایه جابجا میشود | پایه ناپایدار، رزوه یا سطح نامناسب | پایه و محل نصب را بررسی کنید |
چه زمانی تعمیر تراز لیزری را به متخصص بسپاریم؟
اگر مشکل دستگاه با بررسی باتری، تمیزکاری، وضعیت قفل و محل نصب برطرف نشد، باز کردن دستگاه همیشه بهترین قدم بعدی نیست.
در موارد زیر بهتر است تعمیر تراز لیزری را به متخصص بسپارید:
- خرابی مکانیزم خودترازی
- آسیب ناشی از سقوط یا ضربه شدید
- خرابی برد الکترونیکی
- خرابی منبع لیزر
- خطای تأییدشده کالیبراسیون
- شکستگی یا جابهجایی قطعات داخلی
- صدای غیرعادی از داخل دستگاه
- ناپایداری مداوم خطوط پس از انجام تستهای اولیه
بهخصوص برای دستگاهی که در پروژههای دقیق استفاده میشود، تعمیرکار باید علاوه بر رفع خرابی، دقت دستگاه را نیز نسبت به یک مرجع معتبر بررسی کند. تعمیر فیزیکی بدون بررسی دقت، لزوماً به معنی بازگشت دستگاه به شرایط کاری صحیح نیست.
بیشتر بخوانید: تراز لیزری چی بخریم؟
نکات مهم برای جلوگیری از خرابی تراز لیزری
نگهداری صحیح میتواند احتمال بسیاری از خرابیها را کاهش دهد. هنگام جابهجایی، دستگاه را در کیف یا محفظه محافظ قرار دهید و اگر مدل شما دارای قفل مکانیزم خودترازی است، قبل از حمل آن را فعال کنید.
پنجرههای خروجی لیزر را با پارچه نرم تمیز نگه دارید و برای پاک کردن آنها از مواد شیمیایی قوی یا ابزار زبر استفاده نکنید. همچنین دستگاه را در معرض رطوبت، گرمای شدید و سرمای شدید برای مدت طولانی قرار ندهید.
اگر تراز از ارتفاع سقوط کرد یا ضربه شدیدی خورد، حتی در صورتی که ظاهراً بدون مشکل کار میکند، بهتر است دقت آن را قبل از استفاده در پروژه حساس بررسی کنید.
همچنین انجام تست دقت در فواصل مشخص میتواند تغییرات عملکرد دستگاه را زودتر مشخص کند. منابع تخصصی پیشنهاد میکنند بهجای انتظار برای بروز خطای واضح در پروژه، دقت دستگاه بهصورت دورهای بررسی شود.
بیشتر بخوانید: آموزش کار با تراز لیزری
تعمیر یا تعویض تراز لیزری؛ کدام گزینه منطقیتر است؟
اگر خرابی مربوط به یک قطعه ساده مانند باتری، اتصال یا برخی اجزای قابل تعویض باشد، تعمیر تراز لیزری معمولاً سادهتر است. اما در خرابیهای جدی مانند آسیب مکانیزم خودترازی، سیستم نوری یا برد، باید هزینه و امکان تأمین قطعه را نیز در نظر گرفت.
مهمتر از هزینه تعمیر، دقت نهایی دستگاه است. تراز لیزری ابزاری برای اندازهگیری و ایجاد مرجع است؛ بنابراین اگر پس از تعمیر نتوان دقت آن را بهدرستی تأیید کرد، صرفاً روشن شدن دستگاه به معنی تعمیر موفق نیست.
تراز لیزری دنلکس؛ کیفیت بالا و پشتیبانی بلندمدت
ترازهای لیزری دنلکس یکی از بهترین تراز لیزری بازار است که با تمرکز بر کیفیت ساخت، دقت عملکرد و استفاده حرفهای تولید شدهاند تا در پروژههای مختلف عملکرد قابل اعتمادی داشته باشند.
با این حال، مانند هر ابزار دقیقی، احتمال خرابی در اثر ضربه، سقوط، استفاده نادرست یا فرسودگی قطعات وجود دارد. در صورت بروز هرگونه خرابی، کاربران ترازهای لیزری دنلکس میتوانند از ۱۵ ماه گارانتی و ۶۰ ماه پشتیبانی تأمین قطعات بهرهمند شوند؛ بنابراین در صورت نیاز به تعمیر، خدمات پس از فروش دنلکس و تأمین قطعات برای مدت طولانیتری در دسترس خواهد بود.
جمعبندی؛ چگونه تراز لیزری را تعمیر کنیم؟
در این مقاله از سری مقالههای مجله ابزارآلات دنلکس به آموزش تعمیر تراز لیزری پرداخته شد. برای تعمیر تراز لیزری، اولین قدم باز کردن دستگاه نیست؛ بلکه باید علت خرابی را مرحلهبهمرحله مشخص کنید. ابتدا باتری و منبع تغذیه، سپس پنجره خروجی لیزر، قفل خودترازی، پایه و شرایط نصب را بررسی کنید. اگر مشکل همچنان وجود داشت، عملکرد مکانیزم خودترازی و در نهایت دقت دستگاه را با تست ۱۸۰ درجه بررسی کنید.
اگر تست نشان داد که دستگاه واقعاً دچار خطای دقت شده است، احتمال نیاز به کالیبراسیون وجود دارد. در این مرحله نباید بدون مرجع دقیق سراغ پیچهای تنظیم داخلی رفت، زیرا ممکن است خطای دستگاه بیشتر شود.
در نتیجه، روش تعمیر تراز لیزری به نوع خرابی بستگی دارد: مشکلات ساده مانند باتری، آلودگی و نصب نامناسب را میتوان با عیبیابی اصولی برطرف کرد؛ اما خرابی مکانیزم خودترازی، مدار، سیستم نوری و کالیبراسیون بهتر است توسط متخصص بررسی شود.
