آشنایی با سیم کشی سشوار صنعتی ؛ بررسی کامل نقشه سیم کشی و اجزای داخلی

سشوار صنعتی یکی از ابزارهای پرکاربرد در کارگاه‌ها، تعمیرگاه‌ها و بسیاری از فعالیت‌های فنی است. از کاربرد سشوار صنعتی برای گرم کردن سطوح، جدا کردن رنگ، نرم کردن چسب، فرم دادن بعضی از انواع پلاستیک، جمع کردن روکش حرارتی سیم‌ها و کارهای مختلف صنعتی استفاده می‌شود. برخلاف سشوارهای معمولی، این دستگاه برای تولید هوای بسیار گرم طراحی شده و به همین دلیل ساختار الکتریکی و حرارتی متفاوتی دارد.

در نگاه اول ممکن است تصور کنیم انواع سشوار صنعتی فقط از یک موتور، یک فن و یک المنت تشکیل شده‌اند، اما وقتی بدنه دستگاه باز می‌شود، قطعات و سیم‌های بیشتری دیده می‌شوند. کلید، کابل برق، موتور، فن، المنت، اتصالات و در بعضی دستگاه‌ها مدار کنترل و قطعات محافظ حرارتی، همگی بخشی از این مجموعه هستند.

شناخت “سیم کشی سشوار صنعتی” به تعمیرکار کمک می‌کند مسیر برق را بهتر دنبال کند و هنگام عیب‌یابی بداند هر قسمت چه وظیفه‌ای دارد. در ادامه، ساختار کلی سیم‌کشی سشوار صنعتی را مرحله‌به‌مرحله بررسی می‌کنیم.

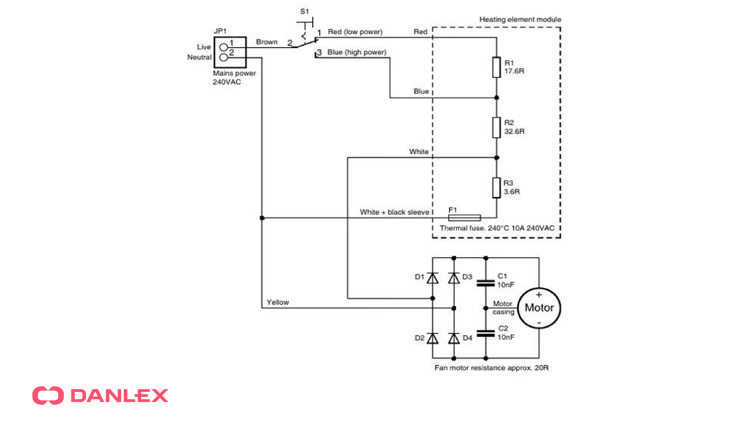

نقشه سیم کشی سشوار صنعتی چیست؟

“نقشه سیم کشی سشوار صنعتی” (What is the Circuit of a Heat Gun) در واقع یک نمایش ساده‌شده از ارتباط الکتریکی قطعات داخل دستگاه است. در این نقشه مشخص می‌شود برق از کجا وارد می‌شود، از چه قطعاتی عبور می‌کند و در نهایت چگونه به موتور و بخش گرمایشی می‌رسد.

در یک ساختار معمول، مسیر برق از کابل ورودی شروع می‌شود و پس از عبور از کلید یا مدار کنترل، به قسمت‌های مختلف می‌رسد. یک مسیر برای راه‌اندازی موتور و فن وجود دارد و مسیر دیگر بخش گرمایشی را تغذیه می‌کند.

البته نمی‌توان یک نقشه واحد را برای تمام سشوارهای صنعتی در نظر گرفت. بررسی منابع فنی مربوط به سشوارهای مختلف نشان می‌دهد که طراحی مدار می‌تواند بر اساس نوع موتور، تعداد المنت‌ها، نوع کلید و روش کنترل دما متفاوت باشد.

بنابراین نقشه‌ای که در این مقاله بررسی می‌شود، ساختار عمومی مدار است و برای تعمیر یک دستگاه مشخص باید نقشه همان دستگاه بررسی شود.

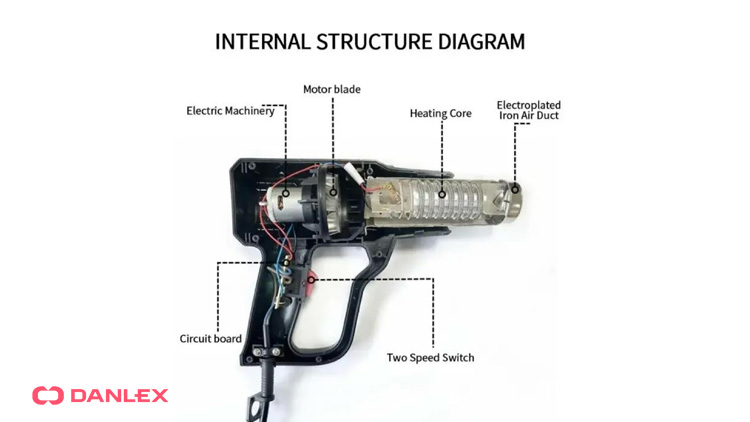

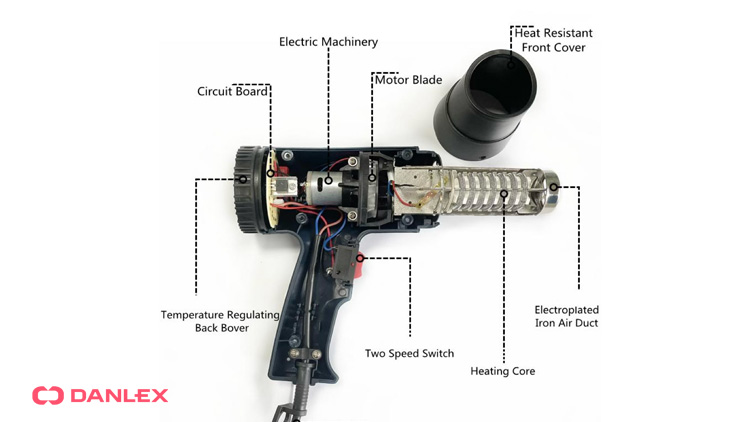

ساختار داخلی سشوار صنعتی

در این بخش به بررسی کامل ساختار داخلی سشوار صنعتی پرداخته شده:

کابل برق و مسیر ورود جریان

اولین قسمت، کابل برق است. کابل وظیفه دارد انرژی الکتریکی را از پریز به مدار داخلی دستگاه منتقل کند. معمولاً کابل از انتهای دسته وارد بدنه می‌شود و به قسمت کلید یا اتصالات داخلی می‌رسد.

در محل ورود کابل به بدنه معمولاً نوعی نگهدارنده وجود دارد تا کشیده شدن یا خم شدن کابل باعث وارد شدن فشار مستقیم به محل اتصال سیم‌ها نشود.

یکی از ایرادهای رایج در ابزارهای برقی، آسیب دیدن کابل است. اگر سشوار صنعتی کاملاً خاموش شده باشد، کابل، دوشاخه و اتصالات ورودی از مواردی هستند که باید بررسی شوند.

البته چون این قسمت با برق شهری در ارتباط است، بررسی آن باید با رعایت کامل اصول ایمنی انجام شود.

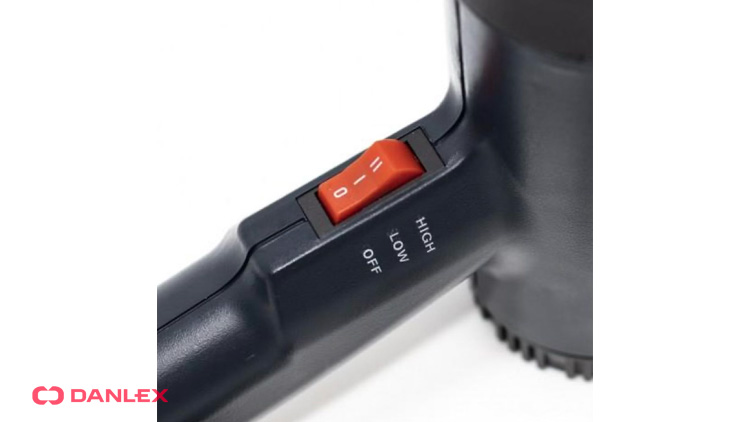

کلید سشوار صنعتی چه کاری انجام می‌دهد؟

کلید یکی از قسمت‌های مهم مدار سشوار صنعتی است. در ساده‌ترین دستگاه‌ها، کلید فقط وظیفه روشن و خاموش کردن دستگاه را دارد؛ اما در بسیاری از مدل‌ها، کلید چندحالته است و می‌تواند میزان باد یا گرما را نیز تغییر دهد.

وقتی کاربر وضعیت کلید را تغییر می‌دهد، مسیر عبور جریان در مدار تغییر می‌کند. در نتیجه ممکن است موتور با سرعت متفاوتی کار کند یا یک بخش دیگر از المنت وارد مدار شود.

به همین دلیل اگر دستگاه فقط در یک حالت کار می‌کند، کلید و اتصالات مربوط به آن یکی از قسمت‌هایی هستند که باید مورد بررسی قرار بگیرند.

نکته مهم این است که نباید اتصال سیم‌های کلید را فقط با توجه به رنگ سیم‌ها انجام داد. رنگ‌بندی ممکن است بین دستگاه‌های مختلف متفاوت باشد و مسیر واقعی باید با نقشه و محل اتصال‌ها تطبیق داده شود.

بیشتر بخوانید: آموزش کار با سشوار صنعتی

موتور و فن؛ بخش تولید جریان هوا

موتور و فن وظیفه ایجاد جریان هوا را بر عهده دارند. موتور باعث چرخش پروانه می‌شود و پروانه هوا را از قسمت ورودی دستگاه گرفته و به سمت المنت هدایت می‌کند.

این قسمت اهمیت زیادی دارد، زیرا المنت به‌تنهایی نمی‌تواند هوای گرم را به بیرون منتقل کند. ابتدا هوا باید توسط فن حرکت کند و سپس از کنار المنت عبور کند.

در بعضی مدارها موتور و المنت ارتباط الکتریکی خاصی با یکدیگر دارند. منابع آموزشی تعمیر سشوار نیز نمونه‌هایی از مدارهای سری و موازی را نشان می‌دهند که در آن نحوه اتصال موتور و المنت روی عملکرد دستگاه تأثیر می‌گذارد.

اگر موتور ضعیف شده باشد یا فن به‌درستی نچرخد، جریان هوا کم می‌شود. در این شرایط ممکن است حرارت داخل دستگاه افزایش پیدا کند و عملکرد طبیعی آن مختل شود.

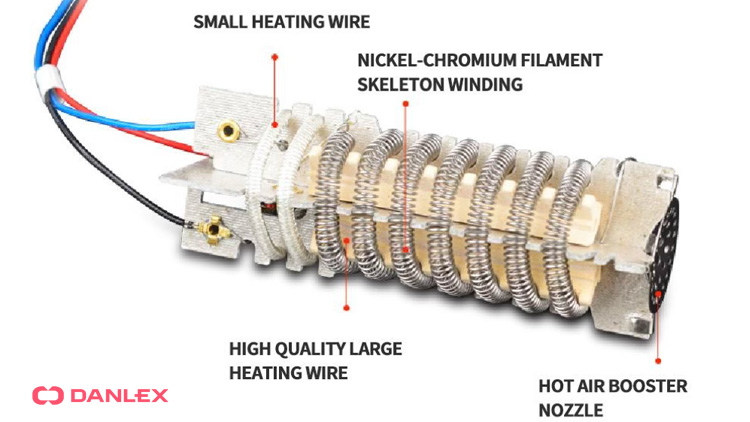

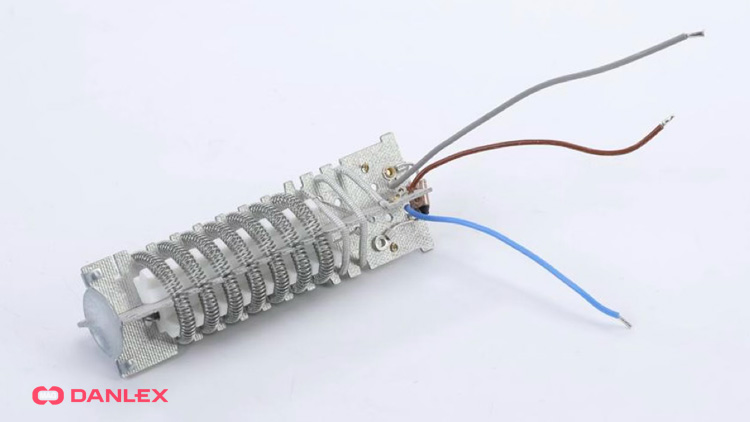

المنت؛ مهم‌ترین بخش گرمایشی

المنت همان قطعه‌ای است که انرژی الکتریکی را به گرما تبدیل می‌کند. این قطعه معمولاً از یک سیم مقاومتی ساخته می‌شود که هنگام عبور جریان، حرارت زیادی تولید می‌کند.

هوایی که توسط فن ایجاد شده، از اطراف المنت عبور می‌کند و گرمای آن را به سمت خروجی دستگاه منتقل می‌کند.

به همین دلیل دو بخش موتور و المنت باید هماهنگ باشند. اگر المنت گرمای زیادی تولید کند اما جریان هوا کافی نباشد، دمای داخل دستگاه می‌تواند بیش از حد بالا برود.

المنت‌ها ممکن است از نظر شکل، تعداد سیم‌های اتصال و نحوه قرار گرفتن در مدار با یکدیگر تفاوت داشته باشند. منابع آموزشی سیم‌کشی نیز نمونه‌هایی از المنت‌های دو، سه و چهار سیمه را معرفی کرده‌اند.

پس هنگام تعمیر، تعداد سیم‌های المنت به‌تنهایی برای تعیین نحوه اتصال کافی نیست و باید مدار مربوط به همان دستگاه بررسی شود.

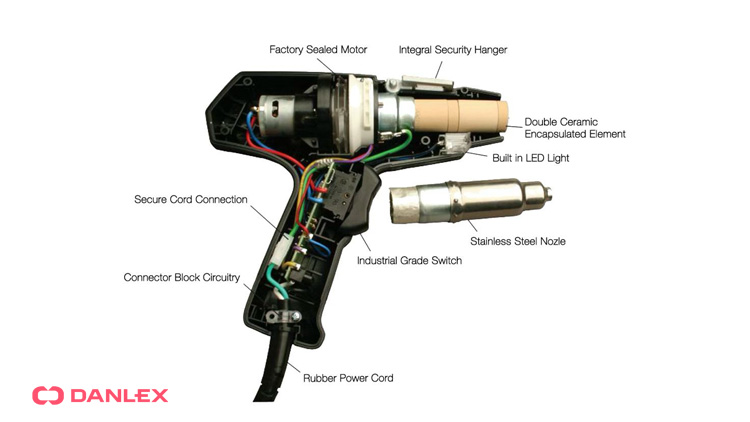

سیم کشی داخلی سشوار صنعتی

با باز کردن بدنه سشوار صنعتی، سیم‌هایی را مشاهده می‌کنیم که بین کلید، موتور، المنت و سایر قطعات قرار گرفته‌اند.

در یک سیم‌کشی صحیح، هر سیم مسیر مشخصی دارد و اتصالات باید محکم و عایق‌کاری مناسب داشته باشند. قرار گرفتن سیم‌های معمولی در نزدیکی المنت نیز می‌تواند مشکل‌ساز باشد، زیرا دمای بخش گرمایشی بسیار بالا است و عایق سیم باید متناسب با شرایط کاری انتخاب شود.

یکی از کارهای مفید هنگام تعمیر این است که قبل از جدا کردن سیم‌ها از داخل دستگاه عکس گرفته شود. همچنین بهتر است محل اتصال سیم‌ها یادداشت شود.

این کار ساده می‌تواند هنگام بستن دوباره دستگاه بسیار کمک‌کننده باشد.

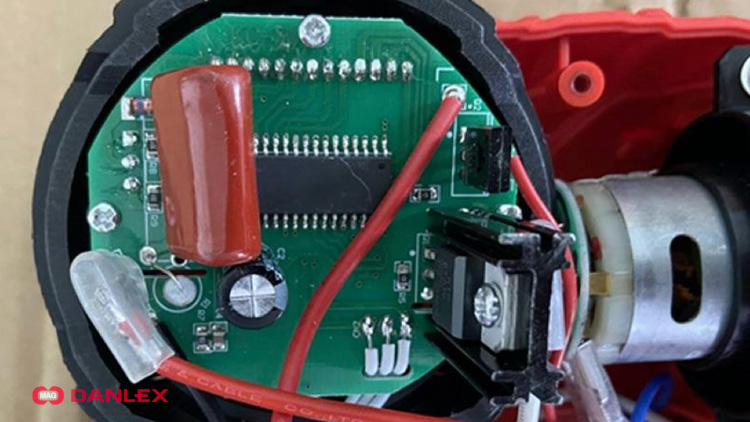

مدار کنترل و تنظیم حرارت

همه سشوارهای صنعتی مدار الکترونیکی پیچیده ندارند. در مدل‌های ساده، کنترل دستگاه ممکن است تنها با استفاده از کلید و چند اتصال الکتریکی انجام شود.

اما در دستگاه‌های پیشرفته‌تر ممکن است مدار کنترل وجود داشته باشد. این مدار می‌تواند برای تنظیم دما، کنترل سرعت موتور یا مدیریت توان المنت استفاده شود.

وجود مدار الکترونیکی باعث می‌شود عیب‌یابی کمی پیچیده‌تر شود. اگر برد دستگاه دچار مشکل شده باشد، بررسی آن معمولاً نیاز به دانش الکترونیک و ابزار اندازه‌گیری مناسب دارد.

در چنین شرایطی، دستکاری سیم‌ها بدون داشتن نقشه می‌تواند باعث آسیب بیشتر به دستگاه شود.

بیشتر بخوانید: فرق سشوار صنعتی و معمولی چیست؟

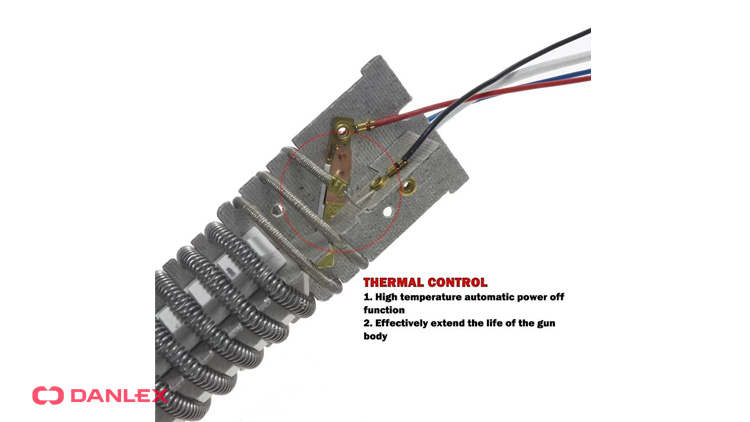

ترموستات و فیوز حرارتی

یکی از قسمت‌های مهم سیم کشی سشوار صنعتی، سیستم حفاظت در برابر حرارت بیش از حد است.

المنت هنگام کار دمای بالایی تولید می‌کند و اگر جریان هوا کاهش پیدا کند یا فن از کار بیفتد، حرارت داخل دستگاه می‌تواند به شکل خطرناکی افزایش پیدا کند.

برای جلوگیری از این وضعیت، در بعضی طراحی‌ها از فیوز حرارتی یا ترموستات استفاده می‌شود. این قطعه در صورت رسیدن دما به محدوده مشخص، مدار را قطع می‌کند.

اگر سشوار صنعتی ناگهان گرم نمی‌شود، ممکن است سیستم حفاظت حرارتی عمل کرده باشد. در چنین شرایطی نباید فوراً قطعه محافظ را حذف کرد. ابتدا باید دلیل افزایش دما مشخص شود.

اتصال کوتاه کردن فیوز حرارتی برای راه‌اندازی دستگاه کار ایمنی نیست.

ارتباط موتور، فن و المنت

یکی از نکات مهم در شناخت نقشه سیم کشی سشوار صنعتی این است که عملکرد موتور و المنت از یکدیگر جدا نیست.

موتور جریان هوا را ایجاد می‌کند و المنت همان هوا را گرم می‌کند. اگر موتور با سرعت کم کار کند، مقدار هوای عبوری از المنت نیز کاهش پیدا می‌کند.

در برخی مدارها، طراحی الکتریکی به شکلی انجام شده که تغییر حالت دستگاه می‌تواند هم‌زمان روی توان گرمایشی و عملکرد فن اثر بگذارد. این کار برای آن است که مقدار گرما با میزان هوای عبوری هماهنگ باشد.

به همین دلیل تغییر خودسرانه سیم‌کشی ممکن است باعث شود المنت بیش از حد گرم شود یا موتور با شرایط نامناسب کار کند.

اگر سشوار صنعتی روشن نمی‌شود

اگر دستگاه کاملاً خاموش است، بهتر است عیب‌یابی از قسمت‌های ساده شروع شود.

ابتدا کابل برق و دوشاخه بررسی می‌شوند. بعد از آن باید کلید و اتصالات ورودی مورد بررسی قرار بگیرند.

اگر برق به مدار می‌رسد اما دستگاه روشن نمی‌شود، احتمال وجود مشکل در موتور، مدار کنترل یا قطعات حفاظتی مطرح می‌شود.

در این مرحله داشتن نقشه سیم کشی سشوار صنعتی بسیار مفید است، زیرا تعمیرکار می‌تواند مسیر مدار را مرحله‌به‌مرحله دنبال کند.

اگر موتور کار می‌کند اما باد گرم نیست

این مشکل یکی از ایرادهایی است که در سشوارهای صنعتی دیده می‌شود.

وقتی موتور و فن کار می‌کنند ولی هوای خروجی گرم نیست، باید بخش گرمایشی بررسی شود. قطع شدن المنت، خرابی مسیر سیم کشی سشوار صنعتی، مشکل کلید یا فعال شدن سیستم حفاظت حرارتی از دلایل احتمالی هستند.

بنابراین بهتر است قبل از تعویض المنت، کل مسیر مربوط به آن بررسی شود.

بیشتر بخوانید: آموزش تبدیل سشوار معمولی به صنعتی

اگر دستگاه بیش از حد داغ می‌شود

داغ شدن بیش از حد دستگاه می‌تواند دلایل مختلفی داشته باشد. گرفتگی مسیر ورود هوا، کثیف شدن فن، کاهش سرعت موتور یا مشکل در مدار کنترل می‌توانند باعث کاهش جریان هوا و افزایش حرارت شوند.

در چنین شرایطی بهتر است دستگاه متوقف شود و پس از خنک شدن، مسیر ورود و خروج هوا بررسی شود.

اگر مشکل ادامه داشت، باید مدار و قطعات داخلی توسط فرد متخصص بررسی شوند.

اشتباه رایج در سیم کشی سشوار صنعتی

یکی از اشتباهات رایج این است که هنگام تعمیر، سیم‌ها فقط بر اساس رنگ به یکدیگر متصل شوند.

این روش قابل اعتماد نیست، زیرا رنگ‌بندی سیم‌ها ممکن است در طراحی‌های مختلف متفاوت باشد. حتی تعداد سیم‌های المنت و نوع موتور نیز می‌تواند تغییر کند.

برای همین، نقشه سیم کشی سشوار صنعتی باید همراه با مشاهده مدار واقعی دستگاه بررسی شود.

اگر نقشه سیم کشی سشوار صنعتی در دسترس نیست، عکس گرفتن از سیم‌کشی قبل از باز کردن دستگاه می‌تواند کمک زیادی کند.

نکات ایمنی هنگام بررسی سیم کشی سشوار صنعتی

سشوار صنعتی هم با برق شهری سروکار دارد و هم دارای قطعاتی است که دمای بسیار بالایی پیدا می‌کنند. به همین دلیل تعمیر آن نیازمند دقت است.

قبل از باز کردن دستگاه، دوشاخه را از پریز جدا کنید و اجازه دهید دستگاه کاملاً خنک شود. هیچ‌گاه برای تست، سیستم حفاظت حرارتی را حذف نکنید.

همچنین اگر تجربه کافی در کار با برق شهری ندارید، بهتر است تست مدار و اندازه‌گیری قسمت‌های داخلی را به تعمیرکار متخصص بسپارید.

استفاده از سیم نامناسب در نزدیکی المنت نیز می‌تواند خطرناک باشد، چون حرارت زیاد ممکن است عایق سیم را خراب کند.

جمع‌بندی

در این مقاله از سری مقاله‌های مجله ابزارآلات دنلکس به بررسی نقشه سیم کشی سشوار صنعتی پرداخته شد. سشوار صنعتی از چند بخش اصلی تشکیل شده که مهم‌ترین آنها شامل کابل برق، کلید، موتور، فن، المنت و سیستم حفاظت حرارتی است. در بعضی طراحی‌ها نیز مدار الکترونیکی برای کنترل دما یا سرعت موتور به این مجموعه اضافه می‌شود.

برای درک نفشه سیم کشی سشوار صنعتی ابتدا باید وظیفه هر قطعه را بدانیم. برق از طریق کابل وارد دستگاه می‌شود، کلید مسیر مدار را کنترل می‌کند، موتور فن را می‌چرخاند و فن هوا را به سمت المنت هدایت می‌کند. المنت نیز با تبدیل انرژی الکتریکی به گرما، هوای عبوری را گرم می‌کند.

نکته مهم این است که مدار همه سشوارهای صنعتی یکسان نیست. منابع آموزشی مربوط به سیم‌کشی نیز انواع مختلفی از مدارهای سری و موازی و المنت‌های متفاوت را نشان می‌دهند.

بنابراین اگر قصد تعمیر یک دستگاه مشخص را دارید، بهتر است نقشه همان دستگاه را پیدا کنید و مسیر سیم‌ها را با مدار واقعی مقایسه کنید. صرفاً بر اساس رنگ سیم یا ظاهر قطعات اقدام به اتصال مجدد نکنید.

با شناخت همین اصول ساده، خواندن نقشه مدار بسیار راحت‌تر می‌شود و می‌توان ارتباط بین موتور، فن، المنت، کلید و سیستم حفاظت حرارتی را بهتر درک کرد.
